DarkStar równie dobrze może wszystkie linie (główną, boczne) zrobić fi25, chyba że masz strasznie duży trawnik.

Wszystko zależy od ciśnienia i wydajności źródła wody i ilości zraszaczy.

Witam wszystkich!

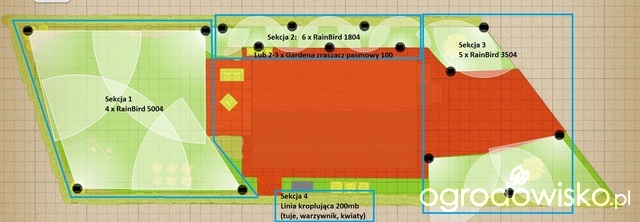

Zabieram się do instalacji zraszaczy. Stworzyłem taki projekt jak załączony.


Studzienka zaznaczona szarym prostokątem na dole, wydajność ok. 40-50 l/min, 2,5 bar.

Podzieliłem ogród na 4 sekcje. 3 sekcje zraszaczy i jedna linii kroplującej 200mb.
Nie wiem, czy taka ilość zraszaczy starczy.

Sekcja 1: 4 x Rainbird 5004 (wszystkie około 90 stopni, zasięg 11 m, dysza 3 lub 4)
Sekcja 2: 6 x Rainbird 1804 (wszystkie około 180 stopni, zasięg 2,4 - 3 m, dysza 8 i 10)
Sekcja 3: 5 x Rainbird 3504 (90 - 180 stopni, dysza 0,75 - 1,5)

Planuję połączyć zraszacze rurą 25mm - również nie wiem, czy taka grubość wystarczy na sekcje (zwłaszcza RainBird 5004).


Ile zraszacze RainBird 5004 potrzebują wody na minutę, gdy sektory mają ok. 90 stopni?

Z góry bardzo dziękuję za informacje i porady

Zecik zraszaczy jest za mało do tego niektóre są źle rozmieszczone, nie mogą zraszacze lać gdzieś po ogrodzeniu, a na jedno miejsce trawnika musi lać się woda przynajmniej z dwóch zraszaczy.
Żeby rozwinąć aż 200mb linii kroplującej w jednej sekcji musisz mieć dobrze rozprowadzone rury i odpowiednie ciśnienie, linie z kompensacją, ale i tak maks powinien być 150mb.
Wydatki zraszaczy są zależne od ciśnienia i dyszy, a to wszystko podane jest w katalogach producentów dostępnych w sieci.

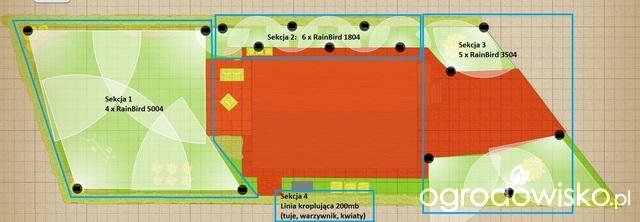

Wersja 1



Linia kroplująca 200mb - to jest trzy odnogi 80, 30 m i 15m, z tej odnogi 80 m odchodzi jeszcze kilka odnóg, razem prawie 200mb.

Jak podlać ten wąski pasek trawy 2 x 20m- sekcja 2?

Zraszacze rotacyjne 5004 jak mają sektor 90', to tyle samo wody zużywają na godzinę, co w katalogu? Ale opad jest 2x większy niż w katalogu? Bo w katalogu chyba podany przy sektorze 180', a one dwa razy częściej zalewają daną powierzchnię? Czy się mylę?

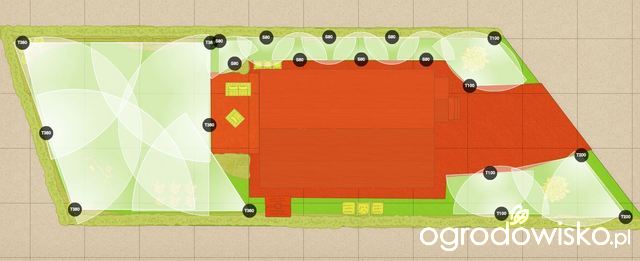

Tak lepiej? --- wersja 2

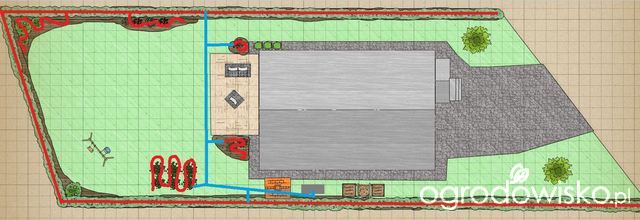

Tu projekt linii kroplującej (czerwona) - niebieski kolor to rura doprowadzająca:

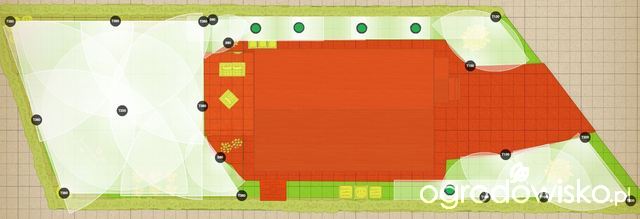

Czy tak? --- wersja 3


W wersji 3 zielonymi kropkami zaznaczone zraszacze Gardeny 100 z dyszą prostokątną 12x2m.
Na linie kroplujące przeznaczone 2 sekcje (w tym jedna na warzywnik).
Razem 8 sekcji.
Zraszacze o największym zapotrzebowaniu na wodę (Rainbird 5004) w sekcjach po 3 szt.

Jeszcze jedno pytanie - wersja 1 jest zbliżona do tego, co automatyczny program Gardeny zaproponował. Tam jest tak "mało" zraszaczy, bo zraszacze Gardeny podlewają bardziej równomiernie i RainBirdów trzeba dużo więcej zastosować, żeby trawnik był równomiernie podlany?

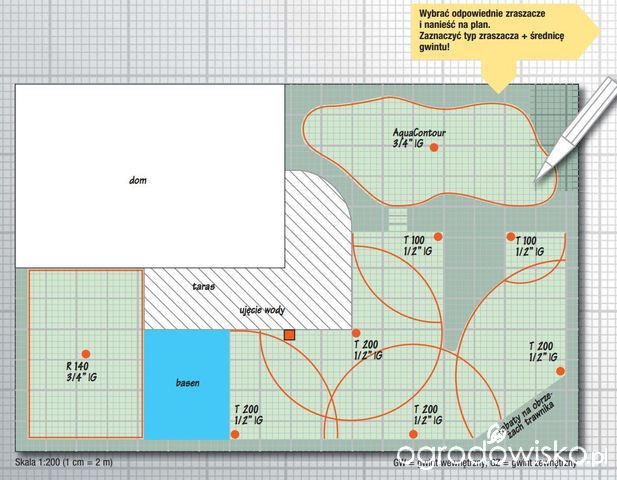

Tu nawet na przykładowym rysunku w podręczniku Gardeny widać, że zraszacze nie dolewają do siebie:




Na tym filmiku widać, że zraszacze Gardeny są daleko od siebie, nie 'dolewają' do siebie nawzajem, a trawnik równomiernie zielony.

https://www.youtube.com/watch?v=SvL3gcofFpw

Chodzi mi o to, że strumień ze zraszaczy Gardeny wygląda na bardziej równomierny niż z RainBirda i dlatego może można je faktycznie rozmieścić rzadziej?

Zecik,

wybacz, ale gdybyś przeczytał ten wątek od początku do końca, to byś wiedział, dlaczego zarówno w programie Gardeny, jak i w ich podręczniku jest tak a nie inaczej. I niestety nie jest to poprawnie.
Moja rada - albo poszukaj sobie wersji demo Irrigarden 3.0 (nie 4.0 bo ta ma bardzo ograniczoną bazę elementów) i dużo, bardzo dużo czytaj na temat nawadniania, albo zleć wykonanie projektu.
Jeżeli wybierzesz pierwszą drogę, to polecam też "podręcznik" Huntera do projektowania.

pozdrawiam
Andrzej

Poszukaj jeszcze na sieci poradnika instalatorskiego Drago. Z tego też można się coś dowiedzieć.

Awo65 napisał(a)

Poszukaj jeszcze na sieci poradnika instalatorskiego Drago. Z tego też można się coś dowiedzieć.

Poprosiłem o projekt w firmie, gdzie będę kupował cały sprzęt. Faktycznie więcej zraszaczy będzie i trochę inny układ sekcji niż przeze mnie zastosowany.

Nawet nie wiedziałem, że mam firmę nawadniającą ogrody tak blisko domu

Jutro zaczynam kopanie.


Jak się w wyszuka w googlu program do rozmieszczenia zraszaczy, to wyskakuje Gardena. I ten program Gardeny za rzadko rozstawia zraszacze - nawet w swoim katalogu taki błąd mają, że są zbyt daleko zraszacze rozstawione. Trochę to dziwne, że w miarę poważna firma wprowadza w błąd ludzi.
