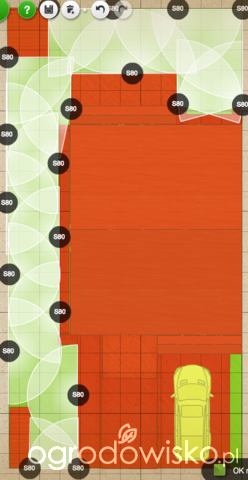

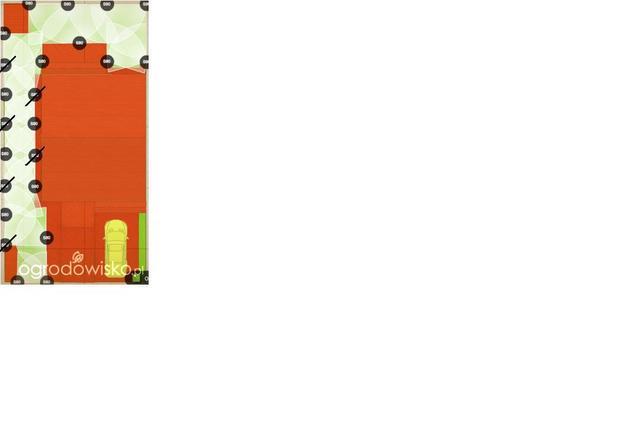

Co myślisz o takim rozwiązaniu? Może ewentualnie ustawić je trochę ciaśniej i dołożyć jedną po prawej i lewej?
Jeśli chciałbyś skorzystać z innych dysz, to proponuję prostokątne SS-918 Hunter, Podlewa prostokąt 2,7/5,5 m przy ciśnieniu 2,1 bar. Szkoda że nie masz większego pola manewru w tym programie..

Witaj Mateusz,

dzięki wielkie za rady.
Twój pomysł z usunięciem nieco dysz jest super.

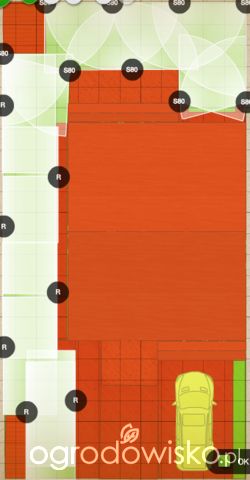

Zastosowałem też dysze pasmowe. Szukałem takich wcześniej ale widziałem zawsze tylko wąskie. Naniosłem te huntery co mi propnowałeś.

Teraz już jest chyba ok


Nie wiem tylko czy nas te dysze ratują.. Przy Twoim pomysle mamy: 17 albo 19 dysz.
Z pasmowymi wyszło: 16.

Pozdrawiam
M.

O ile poszerzenie systemu o jedną dyszę nie będzie wiązało się z dołożeniem całej sekcji ( jest to mało prawdopodobne ), to koszt jednego zraszacza więcej to ok 21 zł ( korpus zraszacza 11+ dysza 5 zł + kolanko 1zł+ trójnik 4 zł ). Ja pozostałbym przy rozwiązaniu drugim od końca, czyli typowe dysze statyczne rozłożone po przekątnych. Po prostu częściej je stosowałem i mam większe zaufanie. Ktoś może mieć inne zdanie i doświadczenia. Napisz jaką decyzję podejmiesz i jak dalej będzie się rozwijała Twoja koncepcja nawadniania. Czekam na dalsze zmiany/propozycje/pytania/etapy pracy.

Witaj Mateusz,

dzięki za Twój czas i nieopisaną pomoc!

Myślę, dokłądnie tak jak piszesz. Dodanie jednego spryskiwacza więcej to nie jest problem i ograniczenie cenowe, w porównaniu do całego systemu), a dysze VAN są sprawdzone. Dlatego też za wariantem przedostatnim bym szedł.

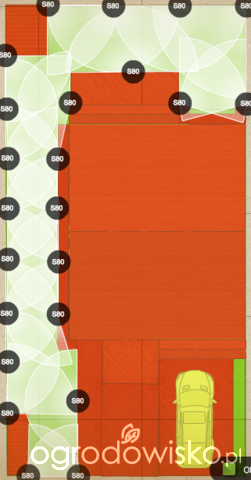

Wykonałem również projekt Twojego wariantu (z dodatkowymi zraszczami po bokach). Dobrze się zrozumięliśmy?


Ilość zraszaczy w tym wariancie: 19.

Martwi mnie, że zraszcze w pasie po boku nie dolewają do siebie. Naprawdę jest to takie ważne?

Może jednak warto zostać przy tym projekcie:


Ilość zraszaczy w tym wariancie: 23
Różnica w kosztach to ok 80-100zł

Czy możecie polecić jakiś sprawdzony sklep, z dobrym stosunkiem jakość/cena z osprzętem Rain Bird?
Jakiego producenta rury polecacie?

btw. Mateusz na pewno będę dawał znac który wariant robię, jakie były koszty i na jakim jestem etapie. Oczywiscie napiszę też jak cały system się sprawuje

Pozdrawiam
M.

Zraszacze statyczne podlewają nierównomiernie w całym swym zasięgu. Daleko od nich jest ok ale przy samym korpusie trawa podlana jest słabiej. Dlatego zasięgi zraszaczy statycznych powinny nachodzić na siebie.
Może faktycznie Twoja ostatnia propozycja będzie właściwa. Na pewno najlepiej pokryje zasięgami cały trawnik. Stawiając więcej zraszaczy byćmoże skrócisz czas podlewania, ponieważ szybciej odpowiednia dawka wody trafi na powierzchnię trawnika. Napisz proszę jakie masz parametry źródła wody i ile wyszło sekcji. Ja zaopatruje się w 2 hurtowniach. Do 1 jeżdzę odobiście.

Używaj rur koloru czarnego. Są tańsze a producent daje gwarancję na ciśnienie 6 bar. ( niebieskie 10 bar )
Używam złączek firmy Irritrol czy cos takiego. W każdym razie NIEBIESKIE. Gorszej jakości są białe. Nie lubie czerwonych, wiecznie zagina się uszczelka i trzeba skręcać naprawdę mocno aby nie przeciekały. Troszkę odmienny system uszczelniania mają czarne złączki.
Kilka porad: jeśli pójdziesz osobiście z projektem sprzedawca zwykle zapakuje do pudełka wszystkie części do montażu. Dotyczy to sklepów zajmujących się typowo hydrauliką, ogrodami itp. Pytaj o rabaty! Wystrzegaj się hipermarketów budowlanych. Asortyment Rain Bird, Toro, Hunter jest tam ubogi i ceny wcale nie są konkurencyjne.

Witaj,

dzięki jeszcze raz za pomoc.
Zdecydwałem się na ostatni wariant.


Z pomiaru odległości wyszło mi, że będę potrzebował:
1 * dysza 15-VAN,
7 * dysza 12-VAN
10 * dysza 10-VAN

Parametry tych dysz, w rozbicu na zrazacze, kąty pracy, linie.
nr zasieg kąt dysza m3/h linia
1 4.5 90 15-VAN 0.21 1
2 3.2 100 12-VAN 0.15 1
3 3.2 100 12-VAN 0.15 1
4 3.2 180 12-VAN 0.26 1
5 3.2 180 12-VAN 0.26 1
6 3.2 180 12-VAN 0.26 1
7 3.2 90 12-VAN 0.13 1
8 3.2 90 12-VAN 0.13 1
9 2.6 180 10-VAN 0.29 2
10 2.5 180 10-VAN 0.29 2
11 2.5 180 10-VAN 0.29 2
12 2.5 180 10-VAN 0.29 2
13 2.5 180 10-VAN 0.29 2
14 2.5 180 10-VAN 0.29 2
15 2.5 90 10-VAN 0.14 2
16 2.5 100 10-VAN 0.16 1
17 2.5 180 10-VAN 0.29 3
18 2.5 180 10-VAN 0.29 3
19 2.5 180 10-VAN 0.29 3
20 2.5 200 10-VAN 0.33 3
21 2.5 180 10-VAN 0.29 3
22 2.5 90 10-VAN 0.14 3
23 2.5 90 10-VAN 0.14 3

Moje źrodło wody to:
10l/10s co daje 3.6m3/h (70% = 2.5m3/h)
ok 2.5bara (tak mi powiedziała Pani na infolii. ja nie mam jak tego zmierzyć).

Przy takich parametrach wychodzą mi 3 linie:
- linia 1 - cały tył - ok 1.71 m3/h
- linia 2 - lewa linia bodku - ok. 1.88 m3/h
- linia 3- prawa linia boku - ok 1.77 m3/h

dodatkowo przewidziałem sobie:
- linia 4 - linia kroplująca z kompensacją o długości ~10m z prawej strony do podlewania iglaków
- linia 5 - linia zamykana na zawór kulowy do 2 puszek poboru wody (najprawdopodobniej Gardena na szybkozłączkach) dla mojej wygody

Całość daje mi:
- ok 150m rury 25mm
- 23 zraszacze
- 23 dysze
- 23 elastyczne podłączenia z opaskami na rure
- 3 elektrozawory
- 1 filtr z regulacją ciśnienia
- 1 linia kroplująca
- 2 puszki poboru wody gardena
- ok 20 złączek, kolanek, trojników (wyszło 13, ale policzyłem 20 dla pewności )

Przewidywany koszt instalacji, według cen ze sklepu enawadnianie.pl, bez negocjacji cen to: 1500zł


Przewidziane rury są czarne 25mm. Złączki niebieskie. Trzymam się zdaleka od marketów budowlanych (nigdy ich nie lubiłem )

Mam takie pytanie jeszcze, czy w rower po rury cos wsypujemy? jaki piasek, zwir?
Czy opłaca się dołożyć po 4 zł na dyszy i zaiast VAn kupić wariant HE-VAN?
czym sie różnia zraszacze Rain Bird 1804 od serii Uni-Spray, np US-212: seria dysz 12-VAN ?
czy wpięcie w instalację takiego urządzenia: http://enawadnianie.pl/dozownik-inzektorowy-34-p-453.html zagwrantuje mi, że będę wraz z podlewaniem mógł nawozić swój trawnik np mocznikiem ?

Dzieki wszytkim za poświecony czas
Jesli macie jeszcze jakies uwagi to smialo

a ja ( a konkretnie mój mąż, który będzie system montował) mam pytanie w temacie montażu samych zraszaczy.

jak ustalić ich poziom względem trawnika? będę miała trawnik z rolki. czy zraszacz jak sie go ustawi idealnie do poziomu gruntu nie będzie potem za głęboko jak się położy trawę z rolki na to? Trawa pewnie ma swoją wysokość i jak sie ją kładzie na przygotowane podłoże to poziom się ciut podniesie.

czy ma to jakieś znaczenie?

Średnio grubość trawnika z rolki 3 cm i o tyle podnieś zraszacze.

Melmat,
wydajność masz dobrą, ale ćiśnienie średnie. Pamiętaj, że im więcej zraszaczy, tym niższe ciśnienie panuje w rurach. Wiąże się, to ze zmniejszeniem zasięgu a w skrajnym przypadku zraszacze się nie wysuną. Z tego, co pamiętam podłączyłem w sekcji najwięcej 7 zraszaczy statycznych. Proponuję jeszcze przed przystąpieniem do pacy, wykorzystać 1,5m rury, załóż na niej tyle opasek i zraszaczy ile masz w projekcie. Sprawdź jak to hula. Jeśli zadowalająco, rozkręć i złóż cały system w ogrodzie.
Opisz proszę, dlaczego nie możesz zmierzyć ciśnienia.
Czy nie planujesz założenia sterownika i czujnika deszczu?
Jeśli montujesz elektrozawory i będziesz uruchamiał je ręcznie, to taniej będzie założyć zwykłe zawory kulowe.
Dysze HE-VAN wedug producenta lepiej podlewa teren blisko zraszaczy, dokładniej ustawia się kąt zraszania. Nie stosowałem tych dysz i trochę wątpię w te chwyty.
O jakie rowy dopkładnie pytasz? Całą ziemię odkładasz na bok, darń też, osobno. Ja pod zraszacze, nie stosuje żadnego żwiru. Pod rury też nie. To samo, co wykopie wsypuje i zagęszczam. Nie pomogę tez przy inżektorowym dozowniku. Nie stosuje tego bo nie miałem chętnych.

stingietka,
j.w. napisano średnio darń to 3 cm. Dowiedz się króry garunek trawnika z rolki ułożą ogrodnicy. Pierwszy ma chyba 5 cm, drugi chyba 2-3cm. Podejrzewam, że i tak nie obejdzie się bez ponownego poziomowania zraszaczy. Na pewno nie montuj zraszaczy bezpośrednio do rury głównej sekcji, tylko do mniejszych jej odnóg. Będzie później łatwiej wyciągnąć lub wpuścić zraszacz.
Pozdrawiam
