System automatycznego nawadniania

boni 10:00, 16 maj 2022

Dołączył: 03 kwi 2022
Posty: 5

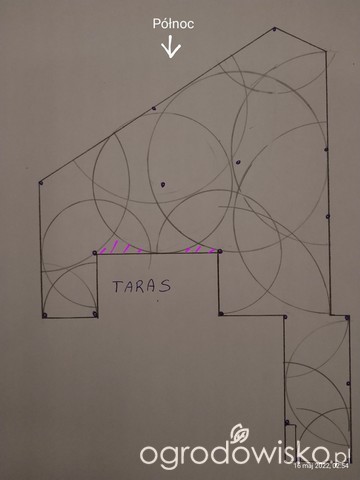

Dziękuje PiterSas za uwagi, rzeczywiście źle to ogarnąłem przy tym "dziobie". Dodałem kolejne zraszacze w miejscach, o których pisałeś oraz zmieniłem zraszacze w obrębie tarasu. Teraz praktycznie każdy zraszacz dolewa. Martwią mnie jedynie te dwa fioletowe miejsca, ale troche już nie mam pomysłu jak to zmienić bez dodawania kolejnych zraszaczy. Nie przesadziłem teraz z ilością zraszaczy

? U mnie maksymalne promienie wychodzą około 6m, dlatego planuje całość zrobić na zraszaczach rain bird r-van. Mam maksymalny przepływ 1,8 m3/h oraz ciśnienie w instalacji 4,2 bara. Jeśli dam na sekcje przepływ 1,5 m3/h, to bedzie dobrze czy troche za dużo ?

Mam jeszcze pytanie techniczne do wszystkich. Jeśli np. zraszacz r-van ma zalecane ciśnienie 3,1 bara, to niższe ciśnienie robocze w czasie podlewania będzie wywoływało większą kroplę i większą odporność na podmuchy wiatru czy odwrotnie ?

Jakubszostak 17:50, 21 maj 2022

Dołączył: 29 kwi 2020
Posty: 2

Do góry

Cześć.

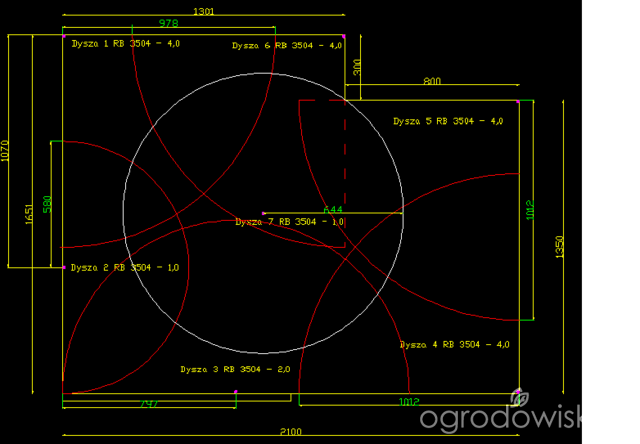

Pobawiłem się troszkę i zrobiłem projekt. System oparty na zraszaczach Rain Bird 3504 i na przewodzie Pe25 na całości. Zraszacze też podłączam na pe25.
Zasilanie będzie doprowadzone też PE 25 z odległości gdzieś 250 m.Ciśnienie 2,8 u źródła (czyli w kranie ogrodowym)
Byłbym wdzięczny gdyby ktoś na to spojrzał i doradził...
1) Przede wszystkim czy jest w miarę dobrze zaprojektowane?
2) Jak to podzielić na sekcję żeby dobrze hulało?
3) Jaki zastosować środkowy zraszacz? (Może dać inny trzeba?)

Legenda:
- zraszacze na fioletowo
- zasięg na czerwono (oprócz środkowego bo nie wiem czasem czy tu inny zraszacz nie trzeba dać skoro działa w 360 stopniach)
- dysza nr 1 końcowa. Jest najniżej położona i za nią dałem kranik do spuszczania wody z układu
- na razie dysze nr 1,2,7 są na jednej sekcji bo robię etapami i tak wyszło

Bardzo proszę o podpowiedz.
Pozdrawiam
Jakub

Sokzzuka 09:31, 23 maj 2022

Dołączył: 24 kwi 2022
Posty: 9

Do góry

Jakubszostak napisał(a)

Cześć.

Pobawiłem się troszkę i zrobiłem projekt. System oparty na zraszaczach Rain Bird 3504 i na przewodzie Pe25 na całości. Zraszacze też podłączam na pe25.
Zasilanie będzie doprowadzone też PE 25 z odległości gdzieś 250 m.Ciśnienie 2,8 u źródła (czyli w kranie ogrodowym)
Byłbym wdzięczny gdyby ktoś na to spojrzał i doradził...
1) Przede wszystkim czy jest w miarę dobrze zaprojektowane?
2) Jak to podzielić na sekcję żeby dobrze hulało?
3) Jaki zastosować środkowy zraszacz? (Może dać inny trzeba?)

Legenda:
- zraszacze na fioletowo
- zasięg na czerwono (oprócz środkowego bo nie wiem czasem czy tu inny zraszacz nie trzeba dać skoro działa w 360 stopniach)
- dysza nr 1 końcowa. Jest najniżej położona i za nią dałem kranik do spuszczania wody z układu
- na razie dysze nr 1,2,7 są na jednej sekcji bo robię etapami i tak wyszło

Bardzo proszę o podpowiedz.
Pozdrawiam
Jakub

jak masz spad to zastosuj korpusy SAM, czyli takie, które otwierają się dopiero jak jest ciśnienie. Inaczej z tych najniżej położonych będzie Ci się cały czas woda sączyła.

luk001 14:16, 04 cze 2022

Dołączył: 04 cze 2022
Posty: 2

Do góry

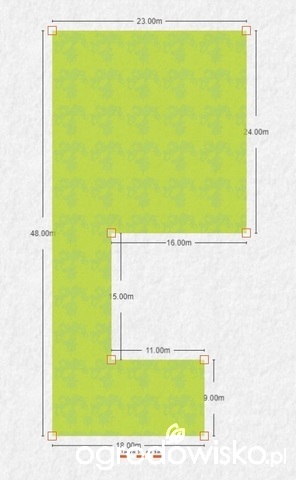

Potrzebuję pomocy z 2 sprawami:

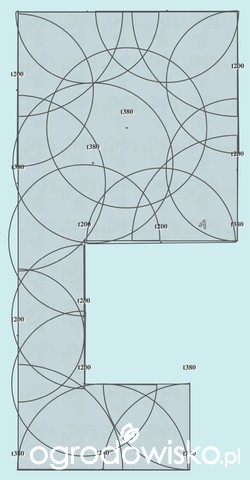

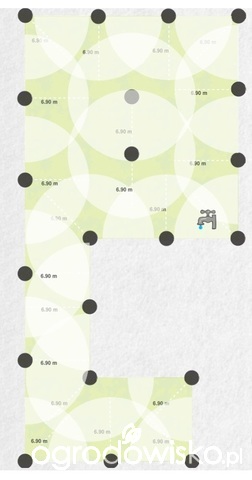

1. Czy ta wersja z większą ilością zraszaczy (przenosząc ten 360 bardziej na środek) jest ok, czy przesadziłem z ilością(a jeśli tak to gdzie mogę poluźnić)? (ten z mniejszą ilością dodał automat z gardeny do porównania)
2. Czy mogę podpinać 4 niepełne jako 1 sekcję oraz 3 jeśli jest w niej 360? (automat sugeruje tylko 2 na sekcje) przy ciśnieniu wody ok 3 bar i 50-60 l/min.

Poratujcie proszę bo im więcej czytam tym mniej wiem.

luk001 14:29, 05 cze 2022

Dołączył: 04 cze 2022
Posty: 2

Do góry

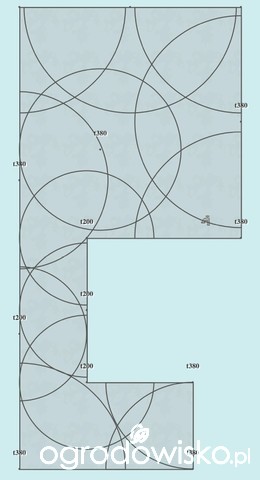

Po kolejnych godzinach zmagań czytania i kalkulowania wyszło mi coś takiego:

Mam w planie użyć dyszy Rain Bird R-VAN 24 o zasięgu do 7,3 m, ale do planowania przyjąłem, że będą miały zasięg 6,8 m. Wychodzi mi 6 stref przy moim ciśnieniu i l/min. Martwi mnie centrum większego kwadratu, gdzie 2 dysze 360 tylko delikatnie zachodzą na te z prawej i lewej. Nie wiem czy wystarczająco, ale nie mam innego pomysłu jak to rozwiązać.

Jeśli ktoś miałby jakieś rady lub sugestie byłbym bardzo wdzięczny.

rasz 15:40, 22 cze 2022

Dołączył: 22 cze 2022
Posty: 1

Do góry

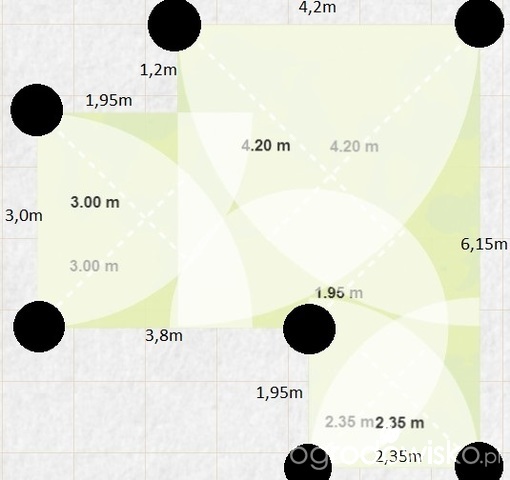

Chcę zrobić system nawadniania na niewielkim trawniku (niecałe 30m2). Kieryjąc się wiedzą nabytą przez kilka dni czytania wyszedł mi taki projekt:

Chciałbym zrobić zraszacze w jednej sekcji, z jednym sterownikiem do wlączania. Pomożecie mi w dobraniu zraszaczy, dysz i rur? Co tu najelpiej zastosować?

Parametry podłączenia to 22l/m i 3bar.

cin 14:49, 11 lip 2022

Dołączył: 11 lip 2022
Posty: 1

Do góry

Czy elektrozawory muszą być w jednym miejscu? Mam dookoła mojej działki wodę, aby nie rozkładać 6 rurek obok siebie wolałbym zrobić na każdym odejściu elektrozawór. Odległości pomiędzy nimi około 30 m. Czy ktoś to praktykował. Z tego co wyczytałem jedynie żyły muszą mieć większy przekrój.
I drugie pytanie. Czy MP rotator stosowaliście na korpusie PROS-04-PRS40 czy bez regulacji ciśnienia czyli bez PRS 40? Ma to jakieś znaczenie?

tadzis 09:59, 23 lut 2023

Dołączył: 22 lut 2023
Posty: 8

Do góry

cin napisał(a)

Czy elektrozawory muszą być w jednym miejscu? Mam dookoła mojej działki wodę, aby nie rozkładać 6 rurek obok siebie wolałbym zrobić na każdym odejściu elektrozawór. Odległości pomiędzy nimi około 30 m. Czy ktoś to praktykował. Z tego co wyczytałem jedynie żyły muszą mieć większy przekrój.
I drugie pytanie. Czy MP rotator stosowaliście na korpusie PROS-04-PRS40 czy bez regulacji ciśnienia czyli bez PRS 40? Ma to jakieś znaczenie?

Elektrozawory nie muszą być w jednym miejscu, ale trzeba pamiętać, że do każdego trzeba doprowadzić przewody sterujące (oczywiście o odpowiednim przekroju).

Jeśli chodzi o zraszacze, to oczywiście ma to znaczenie, ale nie w każdej sytuacji. Bez dokładniejszych informacji będzie to wróżba a nie porada. Jednak z doświadczenia wiem, że w ponad 90% przypadków można śmiało skorzystać z tańszej wersji (bez regulatora) - dotyczy ogrodów przydomowych.

Robert_B 10:55, 24 lut 2023

Dołączył: 24 lut 2023
Posty: 3

Do góry

Witam wszystkich.
Postanowiłem i ja zadać tutaj pytanie i liczę na pomoc.
Będę robił nawadnianie ogródka. Mam dwa trawniki. Jeden w prostokącie 7x12m a drugi kwadrat 7x7m.
W kwadracie chciałem dać 4 dysze MProtator MP3000-90/210.
W prostokącie też 4 dysze w narożnikach a po środku 12m po jednej MP2000-180.

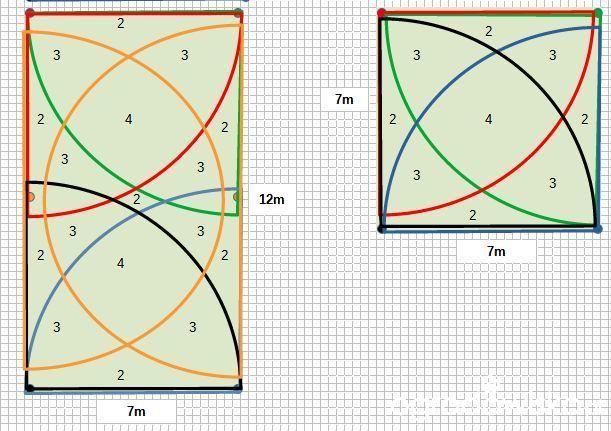

W rysunku poniżej są zaznaczone strefy jakie dysze pokrywają a cyfry w nich objaśniają ile dysz podlewa konkretną strefę.

Czy takie rozmieszczenie dysz jest poprawne?

tadzis 16:02, 24 lut 2023

Dołączył: 22 lut 2023
Posty: 8

Do góry

Robert_B napisał(a)

Witam wszystkich.
Postanowiłem i ja zadać tutaj pytanie i liczę na pomoc.
Będę robił nawadnianie ogródka. Mam dwa trawniki. Jeden w prostokącie 7x12m a drugi kwadrat 7x7m.
W kwadracie chciałem dać 4 dysze MProtator MP3000-90/210.
W prostokącie też 4 dysze w narożnikach a po środku 12m po jednej MP2000-180.
W rysunku poniżej są zaznaczone strefy jakie dysze pokrywają a cyfry w nich objaśniają ile dysz podlewa konkretną strefę.

Czy takie rozmieszczenie dysz jest poprawne?

Dzień dobry,
układ zraszaczy i dobór dysz jest bardzo dobry (zgodny z zaleceniami producenta). Jedyne niebezpieczeństwo jest w tym, że jeśli duże ciśnienie* (w okolicy górnej granicy zalecanej dla dysz MP - 3,8 bara), to możesz mieć ciężko skręcić te niebieskie dysze (MP 3000 90-210) do 7 m. Jeśli nie przeszkadza Ci, że będą trochę przelewały to nie ma żadnego problemu. Jest też spora szansa, że będziesz miał niższe ciśnienie i problem nie wystąpi.

Czy myślałeś już o tym jak podzielisz to na sekcje? (to znaczy które zraszacze będą podlewały jednocześnie). Co będzie Twoim źródłem i jaka jest jego wydajność? Bez tego nie przystępuj do pracy.

*Chodzi o ciśnienie dynamiczne "na zraszaczu" w trakcie podlewania.

Pozdrawiam.
