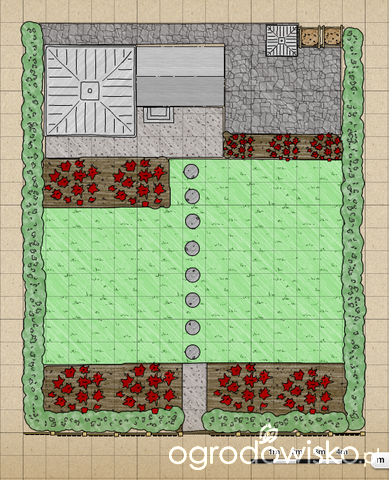

wtępny projekt zagospodarowania ogródka działkowego (rabaty jeszcze nieprzemyślane)

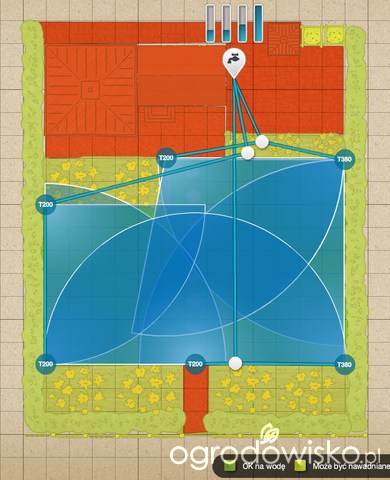

i nawadnianie z aplikacji Gardeny, czwarta sekcja zostawiona na linię kroplująca do rabat:




Nie wiem jeszcze czy to wszystko wyjdzie, bo jest problem z ciśnieniem. Wszystko idze półcalowymi rurkami, a nie wiem gdzie jest jakaś głowna rura. Być może będę musiał przejść przez dwie istniejące działki, małe szanse, że przekonam właścicieli...

Przerobić wodę, czyli źródło na lepsze.

Witajcie
Mam pytanie. Chcę na jednej linii założyć 8 zraszaczy statycznych których zapotrzebowanie wynosi 60 L/min. Linie ma zasilac pompa o wydajności 100L/min i ciśnieniu 5,5 bar. Czy ciśnienie i wydajność jest w porządku do zasilenia takiego zestawu ?

Pozdrawiam
Mateusz

Witam.
Planuję samodzielne wykonanie nawodnienia ogrodu w dwóch etapach. Pierwszy przód oraz boki działki, drugi z tyłu domu w przyszłym roku na wiosnę zaraz po zrobieniu tarasu.

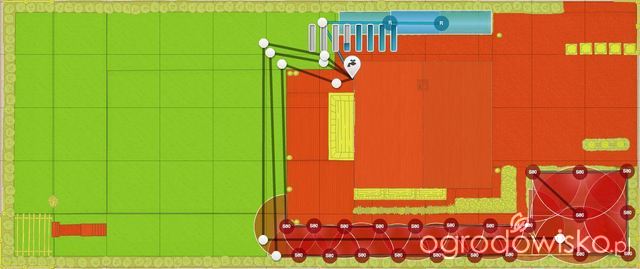

Poniżej załączyłem plan nawodnienia obejmujący pierwszy etap, co do którego prosiłbym o weryfikację czy cztery linie są wystarczające (program wyświetla, że jednak nie). Podziałka: 1 kratka = 4m.

Parametry przyłącza:
Ciśnienie statyczne: ok. 3,8bar
Wydajność: ok. 2,8m3/h
Rura:1'
Każda z sekcji na rurze LDPE25PN6, redukowana dopiero przed samym zraszaczem na 20 lub 16 - to jeszcze do ustalenia.



W wąskich obszarach z boku domu planowałem zainstalować zraszacze statyczne RainBird model 1800 z dyszami HE-VAN 12. Szerokość trawnika w tym miejscu to ok 2,7m.
Przyjmując dyszę HE-VAN 12 (180st o zasięgu 3m i wydajności 0,22m3) to jedna sekcja spokojnie powinna obsłużyc do 8 zraszaczy.
Jednak zastanawiam się czy nie lepszą alternatywą ze względu na wydajność i możliwość redukcji jednej sekcji będą zraszacze wahadłowe, które przykładowo umieściłem z drugiej strony domu.

W prawej przedniej części na oddzielnej sekcji zraszacze rotacyjne RainBird serii 3500 z dyszami serii 15-VAN.

Jeszcze raz gorąca prośba o weryfikację planu i ew. sugestie, gdyż z robotami chciałbym ruszyć w najbliższy weekend.

Pozdrawiam.

tomasz_pazio napisał(a)

Witam wszystkich.
Przymierzam się do wlasnorecznego zbudowania nawodnienia ogrodu. Pytanie mam natury technicznej:
Czy lepiej dać więcej zraszaczy o mniejszym zakresie pracy i tańszych zarazem czy lepiej zainwestować więcej w zraszacze o większym zasięgu ale dać ich wtedy mniej?
Oczywiście przy takim samym pokryciu terenu.

Rozmieszczenie zraszaczy zależy od kształtu ogrodu i wymiarów trawnika. Układu całego ogrodu.

Paska o szerokości 4 metry nie będziesz podlewał wielkimi zraszaczami bo pozalewasz sąsiadów albo ściany domu...Pytanie jest źle postawione, nie da się tam gdzie wymagane są małe zraszacze zamontowac dużych i na odwrót. System powinno się projektować do narysowanej w skali 1:100 mapki terenu z zaznaczoną linią trawnika i rabat (trawnik podlewa się zraszaczami wynurzalnymi a rabaty linią kroplującą).


Dobiera się je wg zasięgu jaki jest potrzebny dla konkretnego ogrodu.

Ilość zraszaczy w sekcji zależy od źródła wody przede wszystkim, ponieważ jeśli woda jest za słaba to będziesz musiał kombinować i system drogo wyniesie.

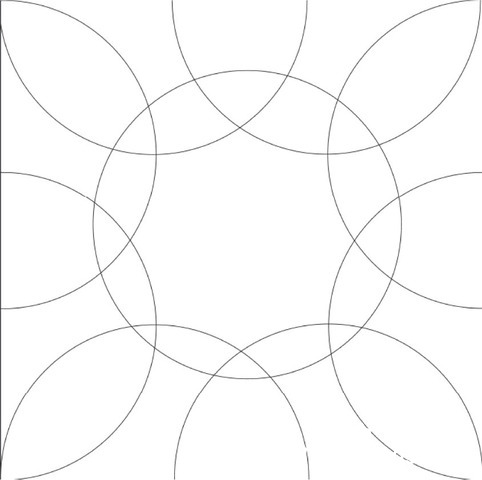

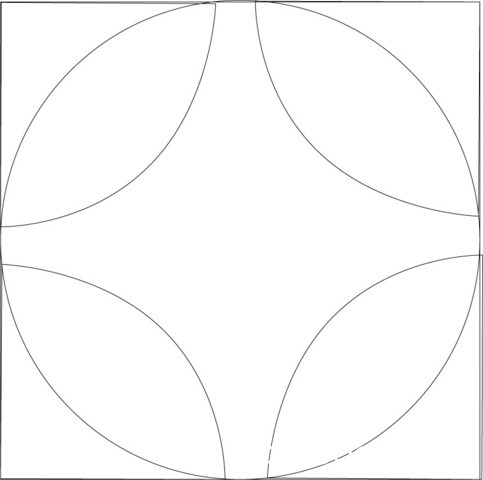

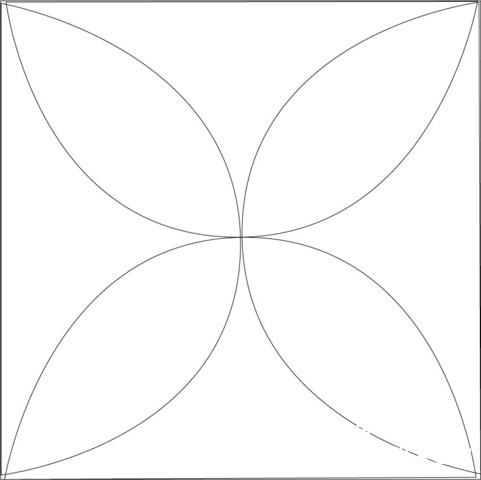

zakładam hipotetyczną sytuację... w załączniku przykłady, jeden teren podlany 4, 5, 9 zraszaczami,

Jaki wymiar tego kwadratu?

Gardenarium napisał(a)

Jaki wymiar tego kwadratu?

15mx15m

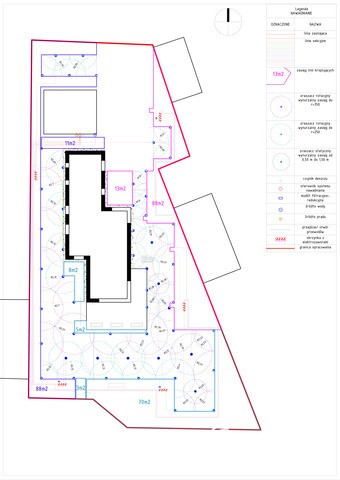

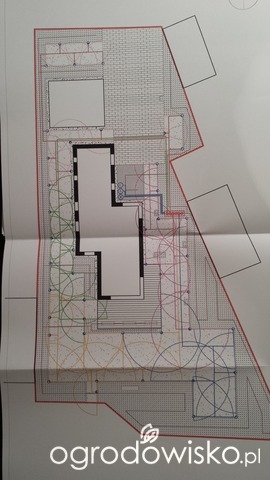

Witam. Mam prośbę o ocenę projektu nawodnienia. Zdjęcie 1 jest wcześniejszą wersja, zdjęcie 2 po poprawkach /wcześniej zraszacze podlewały m.in. elewację/. Pozdrawiam. Krzysiek

link do zdjęć w dobrej jakości
https://drive.google.com/folderview?id=0B7HE_JK4IgpcM3cxY1dvMm1jT2s&usp=sharing
