System automatycznego nawadniania

Gardenarium
 mg 4214 002

Dołączył: 09 lip 2010
Skąd: Okolice Warszawy
Posty: 63602
Dodany 19:09, 21 sie 2017
Teflon.
nike007

Dołączył: 22 sie 2017
Posty: 2
Dodany 09:12, 22 sie 2017
Witam wszystkich forumowiczów. Mam pytanie do specjalistów od nawadniania. Mam zamiar wykonać system nawadniania ogrodu. System podzielony na 4 sekcje po 3 zraszacze rotacyjne K-Rain Super pro. Długość najdłuższej sekcji to ok. 60m. Wydajność źródła ok. 3,6m3/h, ciśnienie ok. 4 - 4,5bar. Proszę o informację, czy przekrój rury sekcyjnej wystarczy fi25, czy jednak musi być fi32? Poniżej załączam schemat nawadniania z podziałem na sekcje.

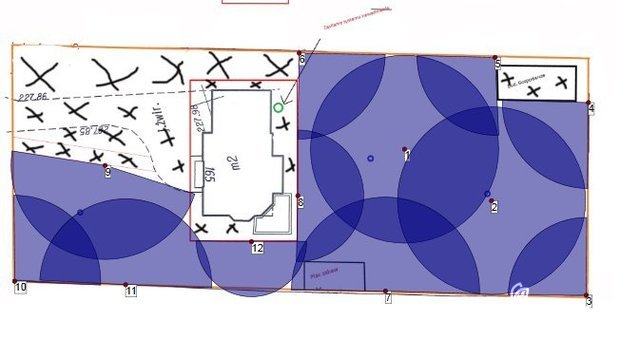

Ogólny schemat (szerokość działki 30m a długość ok. 75m)

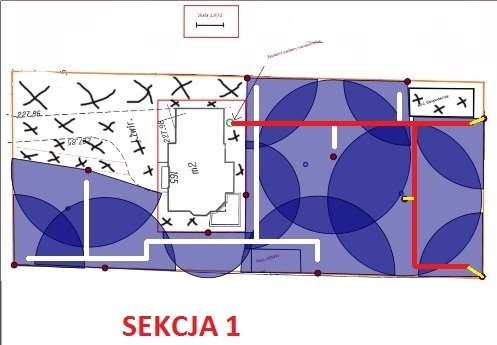

Sekcja 1:

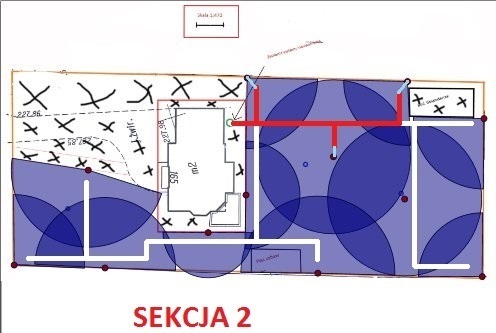

Sekcja 2:

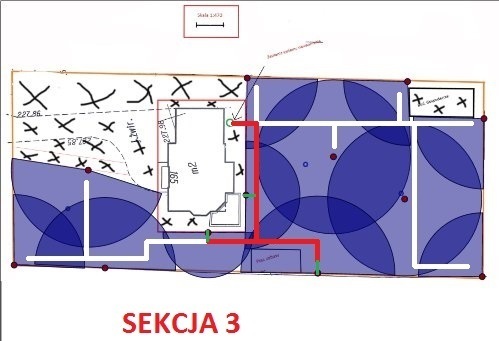

Sekcja 3:

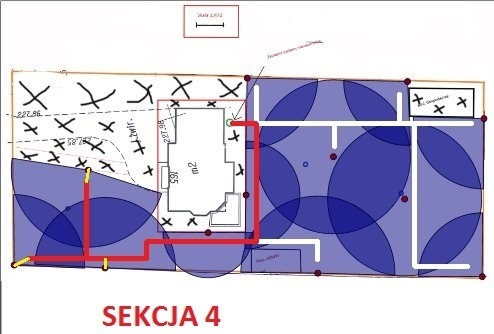

Sekcja 4:


Z góry dziękuję za pomoc.
Luki
Bez tytu u

Dołączył: 10 cze 2013
Skąd: śląsk
Posty: 8624
Dodany 10:26, 22 sie 2017
Rozmieszczenie zraszaczy jest błędne, popraw uwzględniając najważniejszą rzecz, na dane miejsce trawnika musi spadać woda z przynajmniej dwóch zraszaczy. Tak na oko zraszaczy potrzeba 2 razy tyle.
Żródło wody ma dobre parametry, ale działka i odległości spore, więc bezpieczniej jest zastosować rurę fi32 wychodzącą ze skrzynki, a rozgałęzienia rurą fi25.
nike007

Dołączył: 22 sie 2017
Posty: 2
Dodany 10:54, 22 sie 2017
@Luki, dzięki za radę. Jeśli chodzi o sekcję planowałem prowadzić rurą fi32, a tylko podłączenie do zraszaczy fi20. Będzie ok?
kszysiek20

Dołączył: 15 paź 2015
Posty: 5
Dodany 14:20, 25 sie 2017
Jaką maksymalną długość lini kroplującej można podłączyć pod jedną sekcję przy założeniu zasilanie PE32, a wydajność źródła wody ok 4m3/h, ciśnienie 4bar. Czy 3 pętle /każda po ok 130-150m/ z kompensacją ciśnienia i rozstawem kroplowników co 33cm mogą być?
samboman

Dołączył: 30 sie 2017
Skąd: Halinów
Posty: 5
Dodany 09:43, 30 sie 2017 , edytowany o 09:44, 30 sie 2017
Witam,

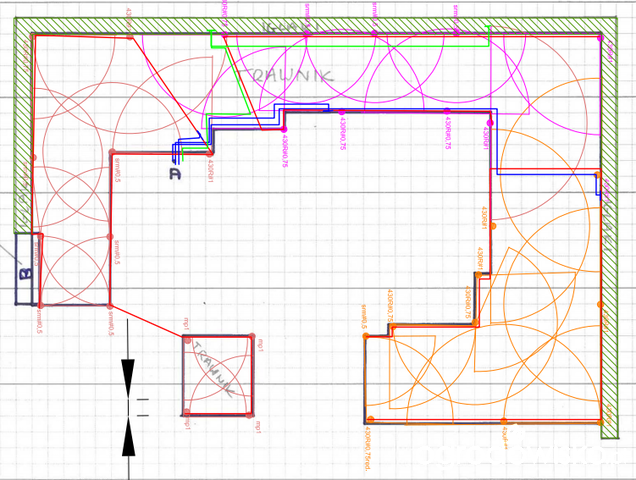

Przeglądam ten temat od jakiegoś czasu i wykorzystując zebraną wiedzę postanowiłem wykonać nawadnianie trawnika. Woda z sieci miejskiej, ciśnienie statyczne ok. 3,9 bara, wydajność około 52 litry/min.

Trawnika jest około 650m2 oraz 80mb drzewek dookoła działki. Jak narazie system podzielony został na 3 sekcje trawnika + linia kroplująca(muszę jeszcze przeliczyć zraszacze, ostatecznie chyba będą 4 sekcje trawnika).

Na większości trawnika będą wykorzystane zraszacze Irritrol 430R (z różnymi dyszami), na węższym odcinku (górna część) - Hunter SRM 4.

Poproszę o ocenę rozmieszczenia zraszaczy, czy nie jest ich za mało/za dużo.

pozdrawiam!



skala: 1cm=2m
amator1972
378771049 6 644x461 koszenie trawnikowtanio  rev001

Dołączył: 21 mar 2016
Posty: 6
Dodany 14:19, 01 wrz 2017
Osobiście uważam że za dużo zraszaczy na jednej sekcji i to nie będzie miało siły chodzić. Na jednej sekcji powinno być o połowę mniej bo jeszcze trzeba uwzględnić spadek ciśnienie na złączach i długość położonej rury.Odnośnie zraszaczy na sekcji zaznaczonej kolorem pomarańczowy są źle rozmieszczone i będą za mocno zalewały trawnik,reszta jest do przyjęcia
Pozdr.
____________________
amator1972
378771049 6 644x461 koszenie trawnikowtanio  rev001

Dołączył: 21 mar 2016
Posty: 6
Dodany 14:23, 01 wrz 2017
Polecam nić teflonowa
____________________
amator1972
378771049 6 644x461 koszenie trawnikowtanio  rev001

Dołączył: 21 mar 2016
Posty: 6
Dodany 14:25, 01 wrz 2017
jarek_zts napisał(a)
Mam jedno pytanie natury technicznej: teflon czy pakuły. Dotychczas wszystko robiłem na pakułach, ale to była stal ew. mosiądz. Czy na plastikach tez można robić "tradycyjnie"?
Oczywiście chodzi o połączenie plastik-"nieplastik"
Jutro zaczynam wykopki jeśli pogoda pozwoli

Polecam nić teflonową
____________________
samboman

Dołączył: 30 sie 2017
Skąd: Halinów
Posty: 5
Dodany 20:32, 05 wrz 2017
W jaki sposób zatem podlać fragmenty trawnika gdzie są uskoki? Jeli nie dam w taki narożnik zraszacza to taki zakątek nie będzie podany. Mogę ewentualnie ograniczyć kąt zraszacza i zasięg tak aby dalej nie podlewał. Czy to ma sens wg Was?
