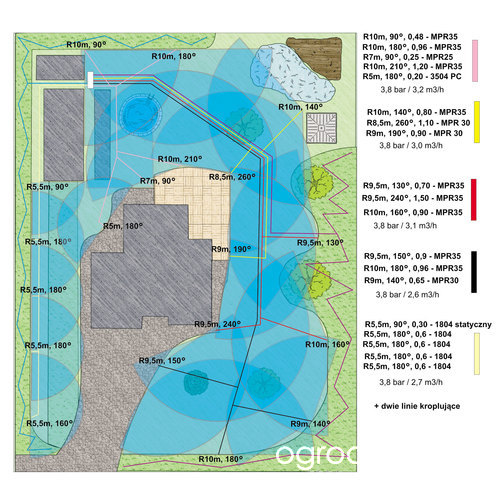

Czy wszędzie masz dysze HE-VAN15 (taką informację gdzieś znalazłem we wcześniejszych postach) ? Przy ciśnieniu 2.1 i łuku 180 stopni one mają zużycie na poziomie 0,42 m3/h. Przy 90 stopniach 0,21. Z tego co widziałem Twoje rysunki u Ciebie często jest coś "pomiędzy" więc nie wiem skąd wyszło Ci łączne zapotrzebowanie 3m3. Możesz być "na granicy".

Ciśnienie 4,5 bara to jest maks tej pompy w idealnych warunkach, a nie wiadomo ile ona Ci faktycznie daje.

Z drugiej strony ciśnienie robocze tej dyszy to maks 2.1, powyżej tej wartości może Ci już mglić i dlatego na 4,5 metra dolatują pojedyncze krople (przy uruchomionej tylko jednej sekcji oczywiście)

Witajcie,
Potrzebuje pomocy w projektowaniu oraz rad w wykonaniu systemu nawadniania

Etap I
- źródło wody + wyprowadzenie na kran zewnętrzny
Etap II
- 2 linie kroplujące 2 x 100 m
Etap II
- sterownik + elektrozawory podpięcie elementów etap 1 oraz etap 2 + rozprowadzenie linii zraszaczy

Na razie zajmuję się źródłem wody, czyli etap 1.
Mam studnię ok 15 m głębokości. Wydajność mała ok 10 l na minutę, ale obok jest stary zbiornik po szambie. Zbiornik jest wyczyszczony i od kilku lat wykorzystywany jako zbiornik na deszczówkę.
Pomysł jest taki aby źródłem wody był zbiornik (ok 12 m 3) który będzie napełniany częściowo przez wody opadowe oraz dopuszczana woda ze studni.

Na początek chce wykorzystać to co mam tj.:
- pompa SKM100 Omnigena.
- rura PE 32 ze zbiornika do piwnicy (piwnica oddalona od zbiornika o ok 5 m)
- z piwnicy wyprowadzenie do kranu na zewnątrz

Pytania:
1) czy za pompą zabudować filtr dyskowy? 1 cal czy 5/4cala?
2) chce kupić wyłącznik ciśnieniowy jaki wybrać? PM1 Grundfos czy PC-79?
3) czy wyłącznik zamontować na rurze pe 32 w zbiorniku czy w piwnicy?

Będę wdzięczny za pomoc.

pozdrawiam
Kowal

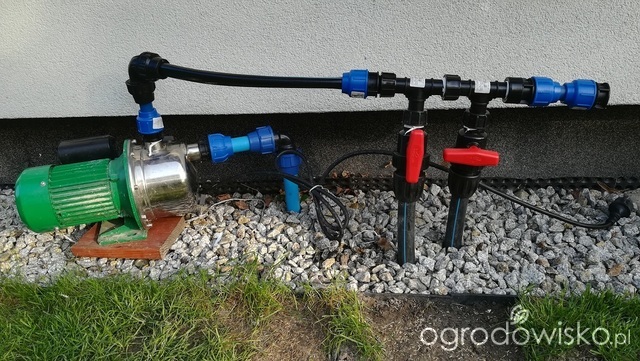

Witam, no i udało się wczoraj uruchomiłem system i... jestem troche zawiedziony wg wszystkich moich obliczeń 2 sekcje z pompy powinny działać, zapotrzebowanie na wodę to 3m3/h a próba na wiaderku pokazywała 3,6m3/h, ciśnienie wg producenta pompy to 4,5 bara lecz ja od zbiornika do pompy mam odcinek 15 metrów więc na pewno mniejsze ale tu nie wiem ile, nie mierzyłem ale wydaje się dość jak odkręce kran. Straty wg obliczeń miały być -1,5 bar w mojej instalacji.

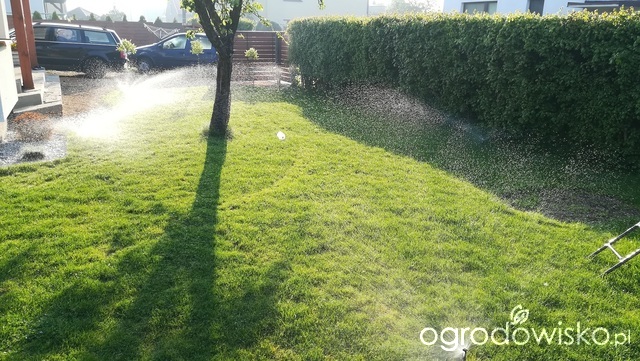

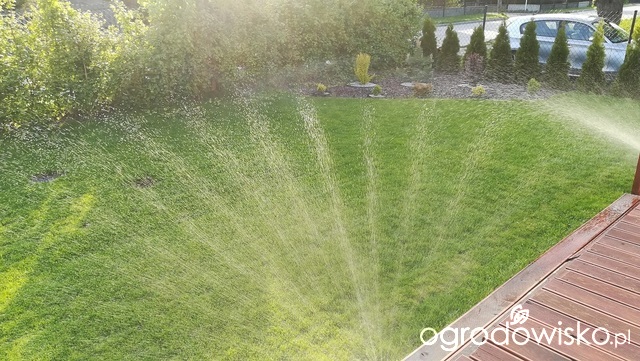

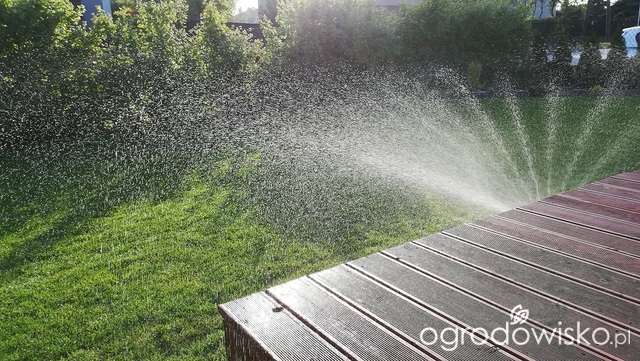

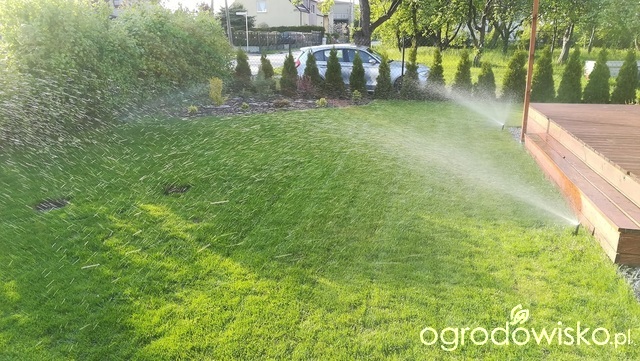

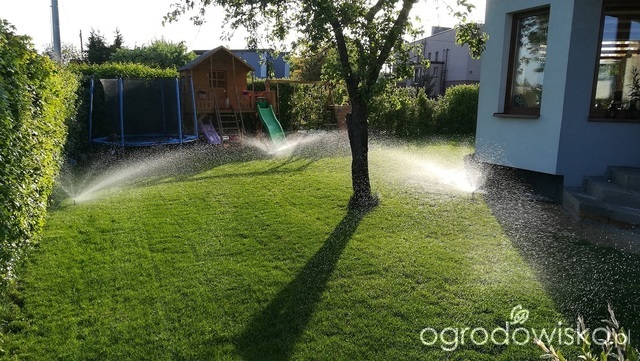

1 linia (5 zraszaczy) działa super, jak zmierzyłem promień podelewania ma te 4,5 metra lecz na ten 4,5 metr spadają już bardzo pojedyncze kropelki. jak włącze 2 linie naraz to promień spada do 2 metrów ....

no ale ta pompa daje 4,5bara przy zerowym przeplywie wody....
jak dobrze widze na wykresie z pudelka to dla zapotrzebowania 3 m3/h cisnienie bedzie w najlepszym wypadku pompa dawac max 2 bary...
odlicz od tego szacowane straty ~1,5 bar i zostaje na zraszacze : 0,5 bar przy dwoch sekcjach....
to nie ma prawa dzialac dobrze z ta pompa :/...

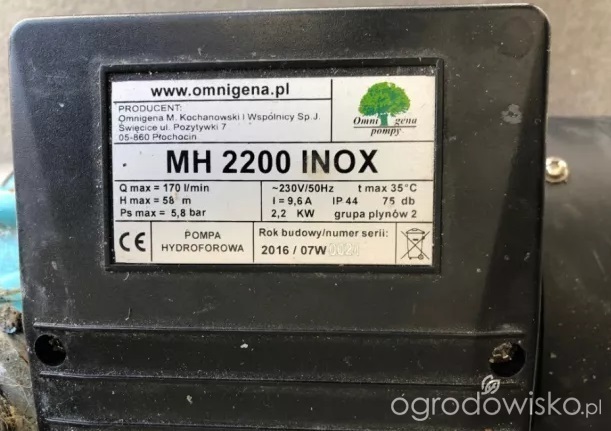

racja.. faktycznie.. kurde.. dobra ale trzeba coś zmienić, poszperałem trochę w necie, znalazłem filmik na YT gdzie ktoś ma pompę MHI Omnigena 2200 i ciągnie z niej 4 linie nawadniające więc powinno być ok. Pompa ma 170 l/min, 58m i 5,8 bar:

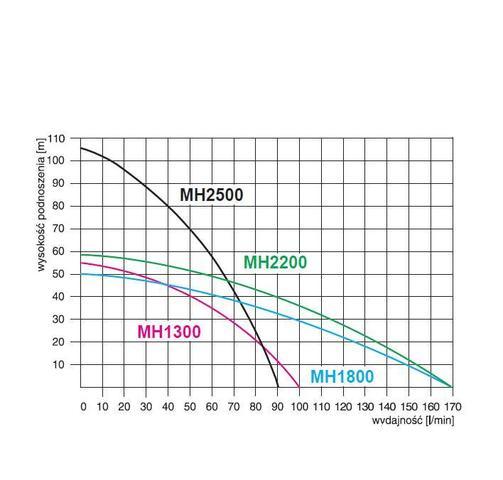

poniżej wykres dla 2200, zielona linia, także ciśnienie aż tak bardzo się nie traci, ja potrzebuję max 60 l/min.



czy myślisz że to już pomoże?

witam,

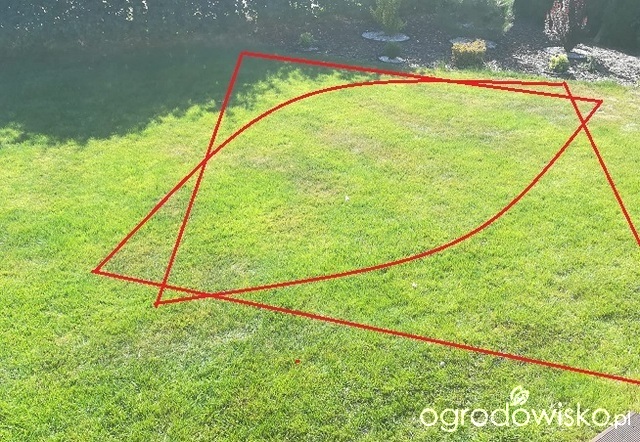

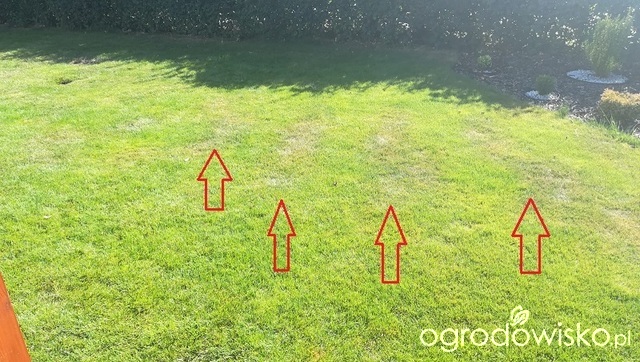

chciałem poruszyć temat dysz HE-VAN, mianowicie nie jestem zadowolony.
