Hej.
Zawór zwrotny założyłbym przed tym dostawionym 6 metrowym odcinkiem rury. Jak wysokie ciśnienie to za zaworem zwrotnym założyłbym reduktor ciśnienia (a nie za elektrozaworem).
Walenie w rurach związane jest z napełnianiem rurociągu wodą.
P.S. jakie masz ciśnienie w sieci?

Maciek. Napisałem Ci co powinieneś spróbować zrobić. Uderzenie wody jak się otwiera elektrozawór to normalne zjawisko. Rura jest elastyczna i pod wpływem parcia zachowuje się jak "wąż boa"
Zmiana średnicy rury jest złym posunięciem gdyż ile wody możesz "przepchnąć" taką średnicą? Może Ci się zraszacz w ogóle nie podnieść.
Proponuję abyś po pierwsze sprawdził jakie masz ciśnienie w "kranie" ogrodowym, po drugie sprawdź wydajność źródła napełniając wiadro 10 l i zapisując czas jego napełnienia. Potem napisz i zobaczymy co dalej należałoby zrobić

Witam, na początku chciałbym się przywitać jako nawy na forum.

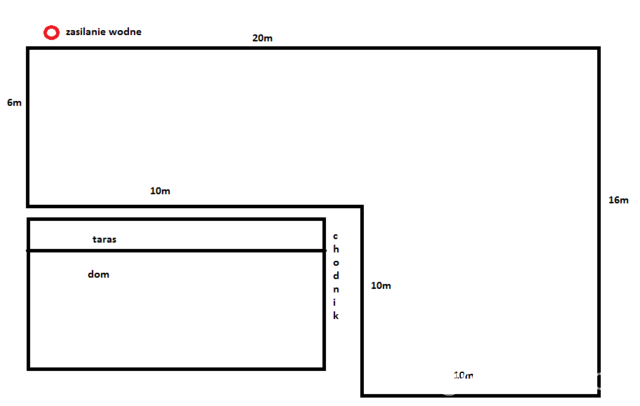

Planuję nawadnianie ogrodu, chciałbym dowiedzieć się jakie zraszacze użyć i gdzie najlepiej rozmieścić, poniżej przedstawiam zarys obszaru który chcę nawadniać.

zasilanie wodne rura 25mm, na razie woda będzie zasilana z "kranu" , jeśli ciśnienie będzie zbyt małe zamontuję pompę, myślałem aby ten obszar zrobić na jednej sekcji,
co do zraszaczy to czytałem o Rain Bird 3504, pozdrawiam

Na wstępie również chciałbym się przywitać na forum. Ostatnie kilka dni bardzo dużo czytałem na temat projektowania nawadniania, nigdy tego nie robiłem, ale chciałbym się podjąć samodzielnemu wykonaniu. Do podlania mam mniej niż 300m2 trawnika zraszaczami oraz kropelkowo: pas 40metrów tui oraz 10metrów tui (obok podjazdu) i w przyszłości rabatkę (oznaczona trapezem na górze szkicu).



Wydajność źródła to 2,5m3/h, ciśnienie zmierzę jutro jak zakupię manometr.

Tutaj chciałbym się skupić na umieszczeniu zraszaczy. Całą instalację oparłbym o zraszacz Rain Bird 3504. Wobec powyższego kilka pytań:

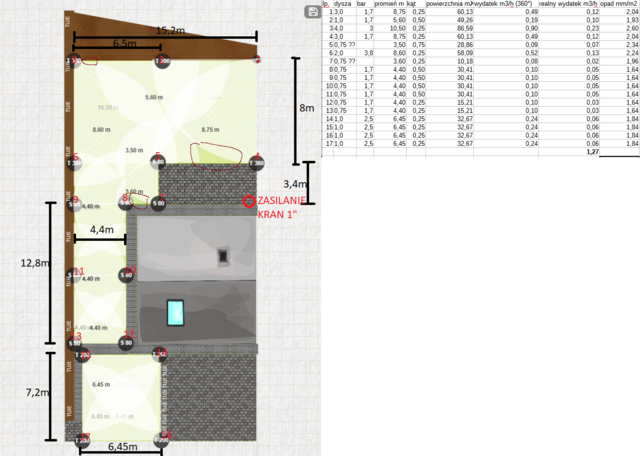

1. Czy ustawienie jak na szkicu byłoby optymalne? Są co prawda 2 mniejsze obszary w zasięgu tylko jednego zraszacza, czy warto dorzucić w te miejsce po jeszcze jednym mniejszym?
2. Wg specyfikacji tego zraszacza minimalny zasięg to 4,6m – w projekcie mam kilka miejsc z wymaganym mniejszym zasięgiem – czy wobec tego muszę je zmienić?
3. Przygotowałem również tabelkę, w której wyliczyłem wydatki każdego zraszacza, ich suma wyniosła 1,27m3/h. Czy wobec wydajności źródła 2,5m3/h oznacza to, że mogę wszystkie umieścić w jednej sekcji mimo tego, że mają różne zasięgi oraz kąty zraszania?

Zraszacze przy krawędzi trawnika, co do ilości sekcji zależy od ciśnienia wody, wydajności i rodzaju zraszaczy i wyd.dyszy jakie będą zamontowane w tych zraszaczach.zasilanie sekcji rura 32. Zrób obejście pod kranem straszne spadki ciśnienia.

Hej.

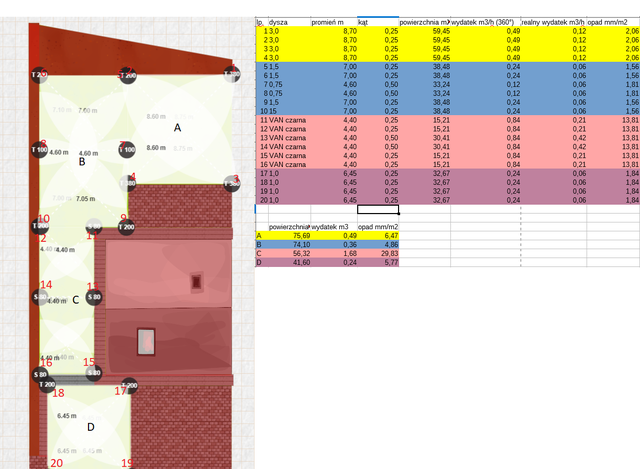

Łukasz druga kolumna w Twojej tabeli. Masz tam różne ciśnienia dla różnych wydajności zraszaczy, czy to znaczy że masz zamiar mieć na każdym zraszaczu regulator ciśnienia?
Po drugie te pola co zaznaczyłeś to zwiększ zasięg 5 zraszacza aby nachodził; aż na 4 i 6. Podobnie postąp z 7 i 8.
Po trzecie weź pod uwagę że system opierasz na zraszaczach obrotowych gdzie zraszacz o kącie podlewania 90 stopni podłączony do zraszacza 180 lub 270 stopni będzie obracał się dwa razy (lub trzy w przypadku 270) szybciej niż te pozostałe co za tym idzie dasz 3 razy więcej wody w miejscu zraszacza 90 niż 270. Czyli Twój pomysł z 1 sekcją nie wypali. Łukasz a jaką przewidziałeś średnicę rury? 25 nie przepchniesz żądanej ilości wody do każdego zraszacza poza tym, na każdym zraszaczu masz spadek ciśnienia więc uważam ze mogą co poniektóre w ogóle się nie wynurzyć.

Co do projektu to ja bym tam widział 4 sekcje (pierwsza na samej górze, druga wąski pasek od 8 do 13, trzecia pozostałe oraz czwarta kroplowniki.
Rura zasilająca dla pierwszej sekcji 32 dla pozostałych 25. Druga sekcja i trzecia oparta na zraszaczach statycznych.

Pozdrawiam
