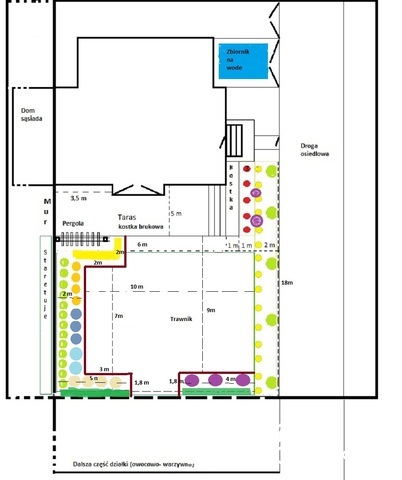

Dzięki za odpowiedź. Dołączam plik z mapką sytuacyjną ogrodu. Działkę mam dużo większą ale chce zrobić nawadnianie tylko w części bliżej domu.
Chciałbym nawadniać ogród tylko ze zbiornika (10 m3). Jeśli okaże się, że w lato nie będzie zbyt wile deszczy chciałbym zamknąć linie do nawadniania trawnika i podlewać tylko rabaty. Opcjonalnie na trawniku planuje zamontować studzienkę do podłączenia węża. Linia kropkująca nie będzie zużywać wiele wody dlatego mam problem z doborem pumpy. Jeśli zamontuje pompę, która będzie obsługiwać wszystkie linie (nawadnianie trawka będzie pobierać najwięcej wody) to co zrobić z nadmiarem wody gdy będzie działać tylko linia kropkująca. No chyba, że dobrać pompę tylko np do linii kropkującej i nigdy nie włączać wszystkich linii na raz. Jakie macie doświadczenia?

Dzień dobry

Totalnie amatorsko próbuję zrobić niewielką instalację nawadniania. Przy czym oznacza to działanie trochę eksperymentalnie - tzn instalację mam poukładaną na wierzchu na razie. Napotkałem na zagwozdkę z ciśnieniem.

Opis sytuacji:
- wodę podaje hydrofor z domu załączający się przy ciśnieniu 2 i dobijający do około 3,6 (na hydroforze)
- na zewnątrz w skrzynce elektrozawór 1 cala w studzience
- za zaworem około 12 metrów rury 25 mm
- ciśnienie na końcu tej rury około 2,8-3 (widząc instalację od hydroforu do wyjścia z budynku taka strata mnie nie dziwi)
- od tego miejsca mamy dla uproszczenia schemat 3 metry rury 25mm, trójnik, od trójnika 2 metry rury 25mm, kolanko, zraszacz hunter pro-spray zwykły, dysza hunter 8-A.
I tak 6 razy szeregowo
- na końcu zamontowałem sobie manometr i w trakcie pracy tej sekcji widzę na nim ciśnienie około 1,2
- po dołączeniu 7 zraszacza praktycznie nie chcą się podnieść same chyba, że zawór zostanie otwarty zaraz po nabiciu hydroforu (czyli jest najwyższe możliwe ciśnienie w instalacji)
- obciążenie 6 zraszaczami powoduje, że hydrofor nie jest w stanie dobić do ciśnienia wyłączenia. Pompa pracuje ciągle(o to mi zresztą chodziło) dając jakieś 3,4 na hydroforze

Wychodzi mi z tego, że jeden zraszacz z przyłączem i osprzętem daje jakieś 0,25-0,3 bara straty ciśnienia.

Wg moich amatorskich wcześniejszych wyliczeń 5m rury powinno dawać jakieś 0,075 bara straty. Nigdzie nie znalazłem jednak info ile wg producenta mamy strat ciśnienia na korpusie zraszacza ani na dyszy (widziałem katalog huntera ale w nim są tabelki dotyczące rur).
Gdy zabierałem się za "zabawę" zakładałem, że taki jeden zraszacz z rurą i osprzętem zabierze 0,1-0,15 czyli, że w jednej sekcji dam radę podłączyć 9-10 zraszaczy. A tu taka niemiła niespodzianka.

No i wreszcie prośba - pytanie. Czy taka wartość jest realna i "normalna"? Czy też może mam coś nie tak z instalacją? Jest jakiś sposób na jej usprawnienie (poza dodaniem sekcji oczywiście)?

Ogólnie przyjmuje się straty na elektrozawór ok. 0,3 atm, rura 25 0,1 atm na każde 100 m, reszta (kolanka złączki ok. 0,08 - dla wszystkich na jedną sekcję).
Pozdrawiam

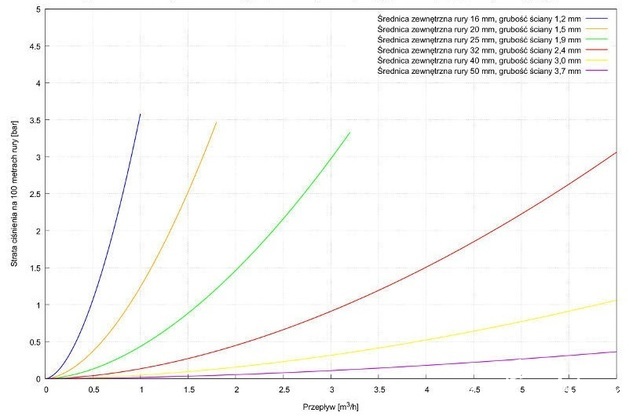

PiterSas, podałeś przykład że rura 25 traci 0,1 atm na 100 m, trochę mało, zależy przy jakim przepływie chyba. wykres z linku poniżej mówi co innego, np. przy przepływie 2m3/h traci 1,5 bar na 100m.

https://www.system-nawadniania.pl/pl/n/18

Danych hydroforu nie podam w tej chwili, ale mierzona kubłem wydajność na wyjściu z domu do ogrodu wychodziła mi 30 l/min czyli 1.8 m3/h

Rura od hydro do ujęcia na zewnątrz to chyba niestety pół cala (na 3/4 mi nie wygląda) a dalej to już ciągle 25 mm

Dysza 8-A Huntera przy kącie 180 i ciśnieniu 2.1 ma przepływ 0,13 m3/h - 2,25 l/min. Wydaje się więc, że 10 spryskiwaczy powinno dać radę pod tym względem.

Jak pisałem ciśnienie (statyczne) za elektrozaworem i 12 m rury mam 2.8-3.
Dalej sumarycznie mam jakieś 30 m rury czyli 0,45 atm straty , 7 trójników, 6 kolanek i 6 zraszaczy z dyszami.

Zmierzę może przepływ za elektrozaworem żeby się upewnić co do wydajności jeszcze.
