System automatycznego nawadniania

PiterSas

Dołączył: 02 lut 2019
Posty: 265
Dodany 08:03, 21 kwi 2021
martinforester napisał(a)



Witam ponownie, niestety z powodów zdrowotnych nie byłem w stanie wykonać tego nawodnienia w zeszłym roku. Zwracam się jeszcze z takim pytaniem.
Źródło wody jest z pompy i wynosi 54 l/min. i ciśnienie statyczne 5bar. Chciałbym jednak zmniejszyć liczbę sekcji. Dysze MPR35 mają duży wydatek wody, praktycznie na jedno podlewanie każdy zraszacz działałby max 1 godzinę. Czy dałoby się zamienić na coś innego? O mniejszym wydatku ale za to mogłoby działać 2 godziny. Reasumując, promień ca. 10m wydatek 1m3 i opad ca. 10mm/h czyli tak jakby połowa mpr35 a równie łatwe w wykorzystaniu.


Albo opcja taka z pominięciem tych mp1000 i mp2000 (te zostawić bez zmian). Środek (180, 360, 360, 360 i 180) to RB5004 z dyszą 1,5 lub 2,0 a lewa i prawa strona (90, 180, 180 i 180) to RB1804 z dyszą MP3500


edit

Wynalazłem jeszcze że RB3504 z dyszą 4.0 np przy ciśnieniu 3,8 bar ma ca. 1m3 wydatku przy takim samym promieniu i podobnym opadzie co RB5004 z MPR35


edit 2

Albo... środek(360, 360, 360) zrobić na RB3504 dysza 3,0 lub 4,0, a wszystkie pozostałe na RB1804. 90 i 180 (r=10m) z dyszami MP3500 a 90 te małe na mp2000 i mp1000


Witaj.
Odpowiem Ci że aby zmniejszyć liczbę sekcji powinieneś mieć bardziej wydajne źródło wody, inaczej idziesz w dużą liczbę sekcji....
kardas5

Dołączył: 21 kwi 2021
Posty: 2
Dodany 21:55, 21 kwi 2021 , edytowany o 22:34, 21 kwi 2021

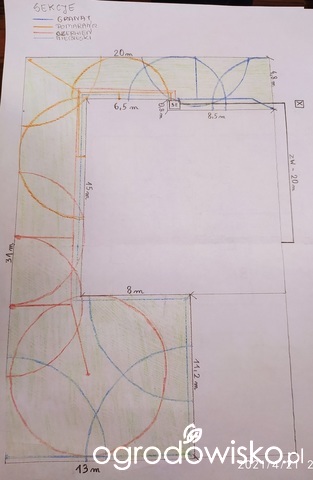

Witam wszystkich, proszę o kontrolę/podpowiedzi do projektu nawadniania(projekt oraz instalację wykonuję samodzielnie, wcześniej nie miałem styczności z tematem). Parametry techniczne:
- przepływ 1,6 m3/h
- ciśnienie statyczne 3,7 bar
- rury w instalacji PE25
- cały system oparty na Rain Bird
- 4sekcjex 3zraszacze (typ 3504)
- teren działki równy bez przewyższeń

Obliczenia:
- sekcja granatowa 3xdysza0,75-0,45m3/h
- sekcja pomareńczowa 2x0,75 i 1x1-0,47m3/h
- sekcja czerwona 3x0,75-0,45m3/h
- sekcja niebieska 3x1,5-0,9m3/h

Legenda z mapki:
- ZW - zasilanie z miejsca pomiaru ciśnienia statycznego - 20m
- SE - skrzynka elektrozawory
- X - dodatkowe źródło zasilania, i tu moje pytanie czy jest sens dołączenia do instalacji, jest to hydrofor z zbornikiem na deszczówkę o pojemności 5,5m3. W okresie letnim napełnia się średnio 5-6 krotnie czyli ok 30m3, teren do nawadniania to ok 300m2, grunty ciężkie (glina) więc liczę śrdnio 5litrów/m2, czyli na jedno podlanie 1,5m3. Bardzo dziękuje za wszelkiego rodzaju podpowiedzi i oceny. Pozdrawiam
martinforester

Dołączył: 23 sie 2020
Posty: 8
Dodany 23:16, 21 kwi 2021
@up Za mało zraszaczy, w kilku małych miejscach w ogóle nie podleją
kardas5

Dołączył: 21 kwi 2021
Posty: 2
Dodany 06:36, 22 kwi 2021 , edytowany o 17:35, 22 kwi 2021
martinforester napisał(a)
@up Za mało zraszaczy, w kilku małych miejscach w ogóle nie podleją


Rozumiem(pomarańczowa sekcja? )ile zraszaczy dołożyć? Czy przez ciśnieniu 3,6bar, 4 zraszacze na sekcję zadziałają?
Pozdrawiam
Basiula
Flowers in lumia25

Dołączył: 06 kwi 2016
Skąd: okolice Opola
Posty: 489
Dodany 23:07, 25 kwi 2021
Cześć, proszę o radę jakimi dyszami Rain Bird mogę zastąpić Toro Precision.
____________________
W basiowie
respol

Dołączył: 17 kwi 2021
Posty: 5
Dodany 06:25, 27 kwi 2021 , edytowany o 06:26, 27 kwi 2021

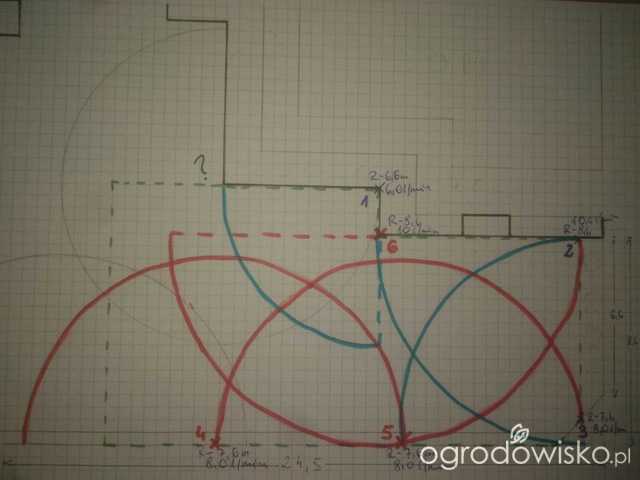

Witam, trochę zmieniłem zraszacze. Część lewa zielonego terenu może być trochę niedolama bo to przyszłościowe pozostałe sekcje doleją. Zrobiłem 180* na jednej sekcji, a 90* na drugiej. Czy w tak ogólnie to nie za mocno re zraszacze się dolewają?
PiterSas

Dołączył: 02 lut 2019
Posty: 265
Dodany 06:53, 27 kwi 2021
respol napisał(a)
Witam, trochę zmieniłem zraszacze. Część lewa zielonego terenu może być trochę niedolama bo to przyszłościowe pozostałe sekcje doleją. Zrobiłem 180* na jednej sekcji, a 90* na drugiej. Czy w tak ogólnie to nie za mocno re zraszacze się dolewają?


Teraz już to lepiej wygląda.
Zraszacze będziesz regulował czasem pracy. Jak będzie za dużo wody to zobaczysz które trzeba ograniczyć czasowo.
Pozdrawiam
PiterSas

Dołączył: 02 lut 2019
Posty: 265
Dodany 06:53, 27 kwi 2021
Basiula napisał(a)
Cześć, proszę o radę jakimi dyszami Rain Bird mogę zastąpić Toro Precision.

Hej.
A jakie miałaś oznaczenia na tych Toro?
KMaler

Dołączył: 27 kwi 2021
Posty: 2
Dodany 18:42, 27 kwi 2021

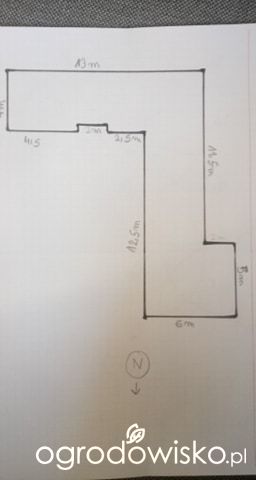

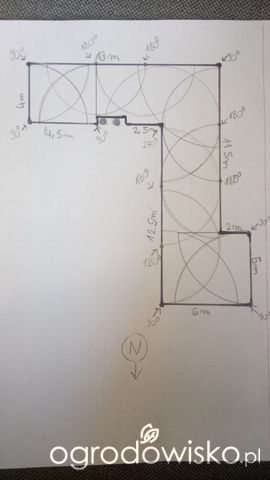

Witam, jestem nowy na forum, przeczytałem praktycznie cały temat. Lecz mimo to pojawiły się problemy jak i pytania Planuje zrobić nawadnianie nie dużego trawnika jak i rabat, z rabatami nie będzie problemu, dwie linie kroplujące max 150m jedna. A Co do trawnika , jest on nie dużych rozmiarów, jakiś tam plan w głowie jest, tylko czy nie jest za dużo tych zraszaczy ? Mimo to dwa miejsca są nie dolane, nie wiem co zrobić. Jak podzielić to na sekcje, jeśli chodzi o zasilanie wodne, to dzisiaj została wykopana studnia głębinowa, pomby jeszcze nie mam ale Pan twierdzi ze i nawet 100L/m śmiało wyciągnę. Mógłby ktoś sprawdzić, doradzić ? Jesli cos pominąłem, bardzo przepraszam
Z Góry bardzo dziękuje i Pozdrawiam
respol

Dołączył: 17 kwi 2021
Posty: 5
Dodany 10:26, 28 kwi 2021
PiterSas dzięki, że pomagasz. Mam jeszcze pytanie, bo mam studnie z kręgów betonowych, lustro wody w największe susze ok 1,5m ppt, chciałbym wrzucić jakąś cichą pompę do tej studni-co byś zaproponował? Na szybko to znalazłem coś takiego Pompa zatapialna MULTI TP 1000 Omnigena czy jest sens iść w zatapialną? Nie chciałbym żeby w nocy mi hydrofor buczał pod oknem
