System automatycznego nawadniania

Gardenarium 21:12, 07 mar 2022

Dołączył: 09 lip 2010
Posty: 77308

Belinka napisał(a)

W ja tu szukałam jak zainstalować linię kroplującą (haha), a tu takie poważne i specjalistyczne nawadnianie

Mniej więcej musisz zobaczyć jak są rośliny posadzone i na intuicję kładź, co pół metra takimi pasmami, drzewa owijaj w obrębie dalej od pnia aby potem nie zamakał. Na skarpie kładź rówonelge do skarpy aby woda nawadniała równomiernie. Żadne tu micyje.

____________________
Danusia - Ogród nie tylko bukszpanowy cz.III*Część II*Część I*Wizytówka***Ogrodowisko-ogrody pokazowe*2 Wizytówka

Instagram Ogrodowiska

Mumineek83 12:12, 13 mar 2022

Dołączył: 13 mar 2022
Posty: 9

Do góry

Witam wszystkich,
Tak jak większość zadam te same pytania:

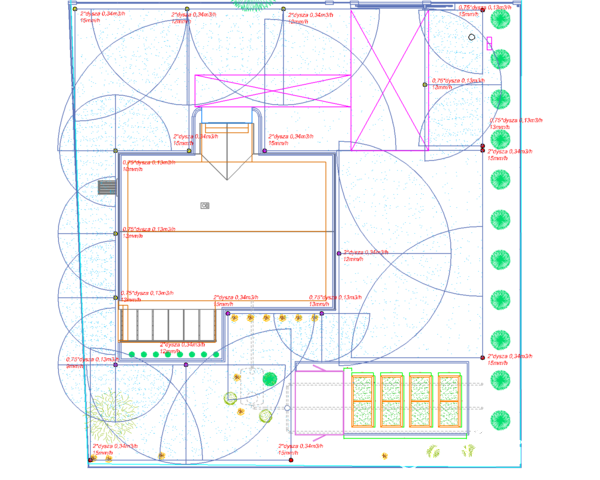

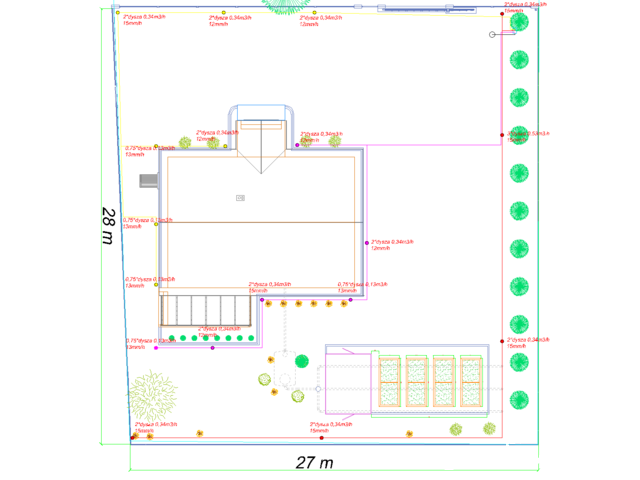

Czy taki system podlewania zadziała. Czy potrzebny jakiś reduktor przed zraszaczami.
Do obliczeń przyjąłem 2 bary.

Zasilanie ze studni (lustro ok 4 m poniżej gruntu)
Pompa głębinowa Omnigena 3,5SC3-16 0,75 kW ze studni + BRIO TANK AUTOMAT HYDROFOROWY:
-95l/min max
-ciśnienie max 7 bar
podejście do rozdzielacza 1" (3 sekcje na ręcznych zaworach)od rozdzielacza PE25.
1.ZÓŁTA sekcja :
-7 zraszaczy RB3504 -zapotrzebowania 1,41m3/h
-długość linii ok 50 mb
2.CZERWONA sekcja :
-5 zraszaczy RB3504 -zapotrzebowania 1,55m3/h
-długość linii ok 50 mb
3.FIOLETOWA sekcja :
-6 zraszaczy RB3504 -zapotrzebowania 1,55m3/h
-długość linii ok 50 mb

PiterSas 08:07, 14 mar 2022

Dołączył: 02 lut 2019
Posty: 327

Do góry

Mumineek83 napisał(a)

Witam wszystkich,
Tak jak większość zadam te same pytania:
Czy taki system podlewania zadziała. Czy potrzebny jakiś reduktor przed zraszaczami.
Do obliczeń przyjąłem 2 bary.

Zasilanie ze studni (lustro ok 4 m poniżej gruntu)
Pompa głębinowa Omnigena 3,5SC3-16 0,75 kW ze studni + BRIO TANK AUTOMAT HYDROFOROWY:
-95l/min max
-ciśnienie max 7 bar
podejście do rozdzielacza 1" (3 sekcje na ręcznych zaworach)od rozdzielacza PE25.
1.ZÓŁTA sekcja :
-7 zraszaczy RB3504 -zapotrzebowania 1,41m3/h
-długość linii ok 50 mb
2.CZERWONA sekcja :
-5 zraszaczy RB3504 -zapotrzebowania 1,55m3/h
-długość linii ok 50 mb
3.FIOLETOWA sekcja :
-6 zraszaczy RB3504 -zapotrzebowania 1,55m3/h
-długość linii ok 50 mb

Rysunek zacny ale nie widać zasięgów zraszaczy.
Z wydatków dobrze dobrałeś zapotrzebowanie.

Mumineek83 21:30, 14 mar 2022

Dołączył: 13 mar 2022
Posty: 9

Do góry

Witam ,
#PiterSas dzięki za informację. Jeszcze pytanko czy dawać, filtr piaskowy?
Studnia 30m pompa na 10m.

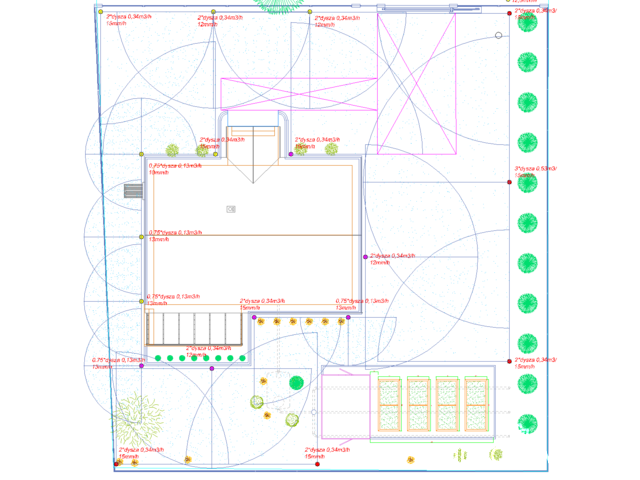

Zasięgi rozrysowałem tak. Te dwa pola IXI to wjazd, jest trawa docelowo kamień.
Niezależny mi na bardzo na jej podlaniu.
Prawa strona to Północ , zacieniona przy budynku.

PiterSas 07:59, 15 mar 2022

Dołączył: 02 lut 2019
Posty: 327

Do góry

Mumineek83 napisał(a)

Witam ,
#PiterSas dzięki za informację. Jeszcze pytanko czy dawać, filtr piaskowy?
Studnia 30m pompa na 10m.
Zasięgi rozrysowałem tak. Te dwa pola IXI to wjazd, jest trawa docelowo kamień.
Niezależny mi na bardzo na jej podlaniu.
Prawa strona to Północ , zacieniona przy budynku.

Hej.
Filtr piaskowy jak najbardziej wskazany. Nie wiem czy reduktora ciśnienia nie powinieneś zamontować (7 bar to dużo).

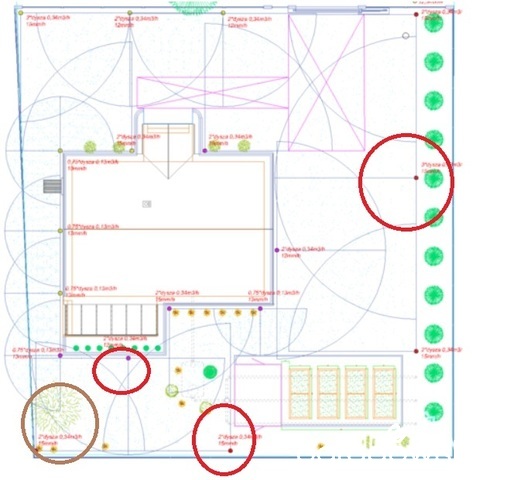

Poza tym masz parę placków nie pokrywających terenu.

Tam w lewym dolnym rogu masz krzak który będzie zakłócał prace zraszacza.
Przy podjeździe (prawy górny róg rysunku), którego nie chcesz podlewać spróbuj zamontować kilka małych zraszaczy (zraszacze zamontuj od strony podjazdu by dawały strumień w kierunku krzaczków. Ten duży zraszacz (po prawej stronie w czerwonym kółku) niech ma zasięg 90 stopni a nie 180.

Mumineek83 08:59, 15 mar 2022

Dołączył: 13 mar 2022
Posty: 9

Do góry

Dziękuję za pomoc,
Drzewo będzie obcięte ok 1-1,3 m nad ziemia , zobaczę jak to będzie miało wpływ .
Ewentualnie ostatni zraszacz różowy zrobimy zasięg 270 stopni.
Przy podjeździe pomyślę jeszcze mniejszych zasięgach.

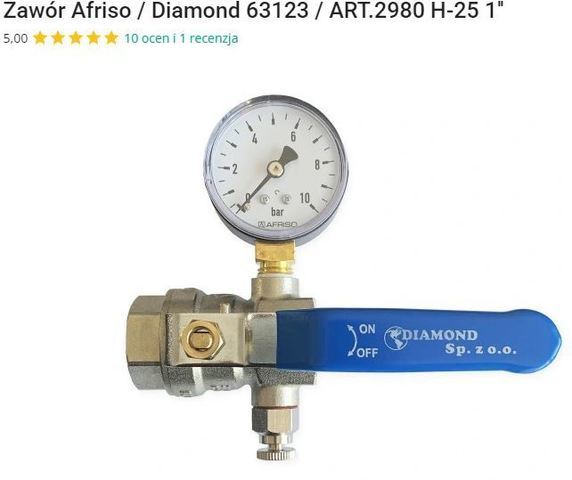

Czy można redukować ciśnienie poprzez zwykły zawór z manometrem 1cal:

Zamontował bym go przed rozdzielaczem.
Filtr piaskowy musiał bym upchnąć też gdzieś w skrzynce rozdzielaczy, ewentualnie zastosuję 2 skrzynki, w pierwszej zawór(ewentualnie reduktor i filtr) dalej rozdzielacze.

Mumineek83 10:44, 15 mar 2022

Dołączył: 13 mar 2022
Posty: 9

Do góry

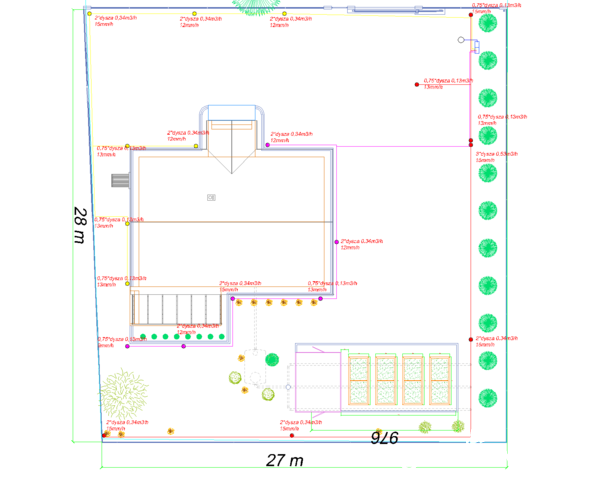

Zmieniłem wjazd , wygląda to tak.
Pompa głębinowa Omnigena 3,5SC3-16 0,75 kW ze studni + BRIO TANK AUTOMAT HYDROFOROWY:
-95l/min max
-ciśnienie max 7,8 bar
podejście do rozdzielacza 1" (3 sekcje na ręcznych zaworach)od rozdzielacza PE25.
1.ZÓŁTA sekcja :
-7 zraszaczy RB3504 -zapotrzebowania 1,75m3/h
-długość linii ok 50 mb
2.CZERWONA sekcja :
-7 zraszaczy RB3504 -zapotrzebowania 1,75m3/h
-długość linii ok 50 mb
3.FIOLETOWA sekcja :
-6 zraszaczy RB3504 -zapotrzebowania 1,62m3/h
-długość linii ok 50 mb
Proszę o odpowiedz, z postu wyżej co do zaworu, czy można nim dławić ciśnienie i czy wogóle będzie potrzebny przy tkiej ilości zraszaczy. Nie wiem dokładnie jakie straty ciśnienia będą, liczę że z ok 60-70% na sekcji.

PiterSas 09:29, 16 mar 2022

Dołączył: 02 lut 2019
Posty: 327

Do góry

Mumineek83 napisał(a)

Zmieniłem wjazd , wygląda to tak.
Pompa głębinowa Omnigena 3,5SC3-16 0,75 kW ze studni + BRIO TANK AUTOMAT HYDROFOROWY:
-95l/min max
-ciśnienie max 7,8 bar
podejście do rozdzielacza 1" (3 sekcje na ręcznych zaworach)od rozdzielacza PE25.
1.ZÓŁTA sekcja :
-7 zraszaczy RB3504 -zapotrzebowania 1,75m3/h
-długość linii ok 50 mb
2.CZERWONA sekcja :
-7 zraszaczy RB3504 -zapotrzebowania 1,75m3/h
-długość linii ok 50 mb
3.FIOLETOWA sekcja :
-6 zraszaczy RB3504 -zapotrzebowania 1,62m3/h
-długość linii ok 50 mb
Proszę o odpowiedz, z postu wyżej co do zaworu, czy można nim dławić ciśnienie i czy wogóle będzie potrzebny przy tkiej ilości zraszaczy. Nie wiem dokładnie jakie straty ciśnienia będą, liczę że z ok 60-70% na sekcji.

Co do redukcji ciśnienia jeśli wstawisz linię kroplującą to bez niego się nieobędziesz - inaczej ciśnienie będzie wyrywać Ci złączki i będziesz miał rozszczelnienie. Co do tego co pokazałeś nigdy takiego nie używałem ale pewnie się sprawdzi.

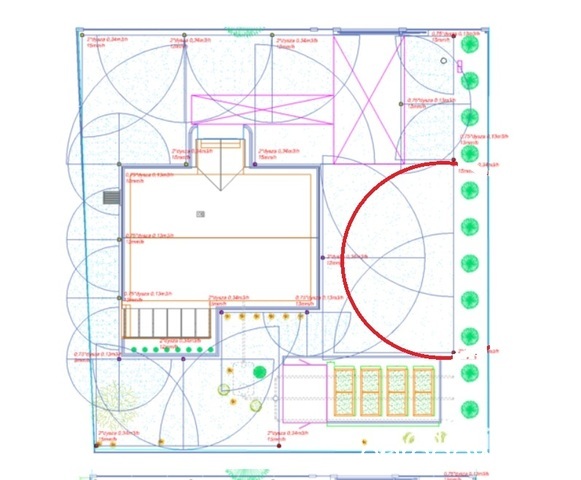

Co do schematu proponował bym Ci jeszcze jeden zraszacz

Przy brzegach zraszcay 90 stopni, możesz mieć sucho dlatego ten zraszacz 180 stopni by załatwił sprawę.

Mumineek83 22:47, 17 mar 2022

Dołączył: 13 mar 2022
Posty: 9

Do góry

Wyszłoby po 7 zraszaczy na sekcji.
Tylko na fioletowej będzie 1,96 m3/h. Czy na róże 25 od rozdzielacza będzie dostateczne ciśnienie na końcowym zraszaczu?
Wiedząc to można zamawiać osprzęt, na forum czytałem ze ktoś już montował 7 zraszaczy na jednej sekcji.

PiterSas 08:27, 18 mar 2022

Dołączył: 02 lut 2019
Posty: 327

Do góry

Mumineek83 napisał(a)

Wyszłoby po 7 zraszaczy na sekcji.
Tylko na fioletowej będzie 1,96 m3/h. Czy na róże 25 od rozdzielacza będzie dostateczne ciśnienie na końcowym zraszaczu?
Wiedząc to można zamawiać osprzęt, na forum czytałem ze ktoś już montował 7 zraszaczy na jednej sekcji.

Nie martw się na pewno zadziała.Jestem zwolennikiem zakładania całego systemu (oczywiście domowe ogrody) na rurze 25.
Ja już zakładałem na 1 linii 10 zraszaczy przy podobnej wydajności pompy. Problemem będzie przedmuchanie na zimę takiej ilości zraszaczy.

Hej nic nie napisałeś o liniach kroplujących - masz w planach zakładać?
Pozdrawiam
