Czy faktycznie będzie problem z działaniem 11-12 dysz o mniejszej wydajności na jednej pętli?

W moim wypadku będą to dysze MP 2000 (7 szt.), MP 1000 (2 szt) i MPSS530 (3 szt). Całkowity wydatek tych dysz to ledwie 18,2 l/min przy źródle 60 l/min.

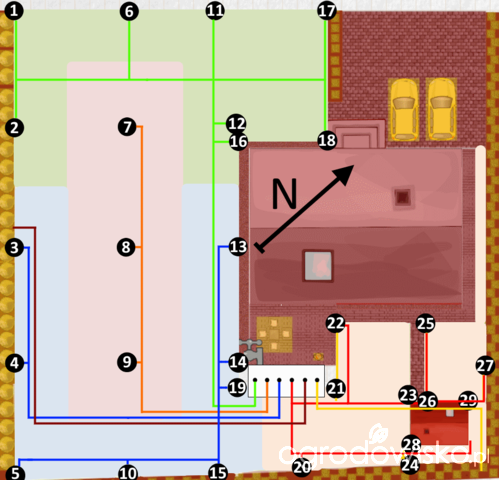

Druga kwestia to nowy podział na strefy. Proszę o opinię, która wg Was jest lepsza:

Witajcie,

Mam następujący dylemat i chętnie poznam Wasze opinie na ten temat.
Mam wywierconą studnię głębinową - rura 110.
Głębokość studni 42 metry, lustro wody na głębokości 20 metrów.
Planuję zakup pompy głębinowej Belardi 4S15 230V z silnikiem Sumoto.
Pompa ma wydajność max 90 l/min i ciśnienie max 11 bar.
Planuję zastosować rurę do pompy PN32.
Zraszacze zasilane rurami PN25.

Biorąc pod uwagę zanurzenie pompy na 40 metrach, zakładam, że podniesienie słupa wody na 40 metrów pochłonie 4 bary. Tym samym na wejściu do instalacji będę dysponował ciśnieniem ok. 7 barów.

Instalacja będzie rozszyta: dom i podlewanie ogrodu.

Od studni do domu jest ok. 10 metrów, co oznacza spadek kolejnego 1 bara, czyli na wejściu do instalacji domowej powinno być ok 6 barów. Takie samo ciśnienie wskazuje mi teraz ciśnieniomierz podłączony do wodociągu.

W przypadku podlewania ogrodu, odległość od studni do zraszaczy (2 w sekcji) mam ok. 30 metrów. Tym samym przesył pochłonie kolejne 3 bary, czyli na zraszaczach powinny być 4 bary. Tym samym na jeden zraszacz teoretycznie przypadną 2 bary. Maksymalne ciśnienie zastosowanych zraszaczy to 4,5 bara.

Oczywiście dojdą jakieś spadki ciśnienia...

Bardzo proszę o Wasze opinie, czy w/w analiza ma sens, czy jest obarczona błędem. Czy dobór w/w pompy dla takiej instalacji jest właściwy Waszym zdaniem?

Pozdrawiam i dziękuję
Jarek

Witam,
Czy ktoś może rzucić okiem na mój rysunek (nie mogłem dodać do forum) oraz opis z Dodany 13:25, 16 kwi 2020 ?

Jest w postaci linku, ale udało mi się już też normalnie załadować tutaj.
Żeby był komplet w jednym miejscu wklejam też treść posta:

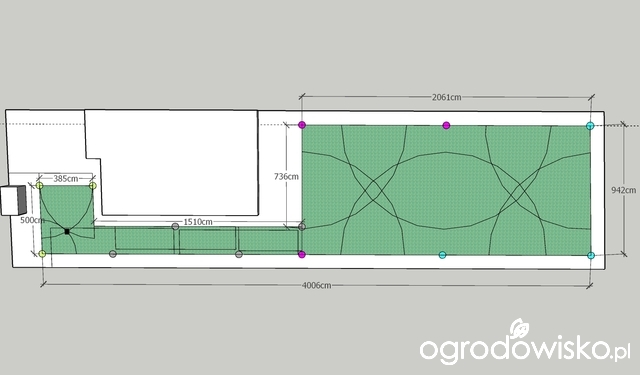

Proszę o ocenę projektu zraszania.

Podlewanie z wodociągów: kran czerpalny na rurze ½” – prawdopodobnie będzie przyłącze do gniazda w bruku, niestety nie przewidziałem szybciej podłączenia wody do zraszania.

Może ma ktoś jakiś pomysł jak zejść ładnie z kranu czerpalnego do poziomu ziemi? Nie ma możliwość rycia w elewacji oraz wyjścia rurą w innym miejscu z domu.
Wydajność źródła 18,75l/min, ciśnienie 4.4-4.6bar (mierzyłem na ww. kranie o różnych porach).

Promienie zraszaczy narysowane dla najniższego ciśnienia danego zraszacza - 2bar (najczarniejszy scenariusz, chociaż wątpię, żeby na 3 zraszaczach i 20 metrach rury był spadek ponad 2 bar), przy większym ciśnieniu promienie będą większe, maksymalny promień/zasięg danego zraszacza zachodzi na kolejny zraszacz, można je zmniejszyć poprzez regulację. Zraszacze będą statyczne z głowicami Rotator albo odpowiednikami od Rain Bird.

Do skrzynki rozdzielczej rura 32mm, ok. 7m, dalej ze skrzynki 25mm z rozdzielacza na zraszacze.

5 sekcji zraszania:
- sekcja 1 – błękitne kropki, 3 zraszacze, wydatek maksymalny ok. 15l/min (będzie mniejszy bo będą przydławione na niższe ciśnienie i mniejszy promień, realnie ok. 12-13l/min) – najbardziej słoneczne miejsce działki,
- sekcja 2 – fioletowe kropki, 3 zraszacze, wydatek jak wyżej – mniej słońca, cień od tarasu, stąd taki podział zraszaczy na dwa trójkąty a nie lewa/prawa strona ogrodu,
- sekcja 3 – 4 zraszacze podlewające po prostokącie, wydatek maksymalny 7l/min – bok domu, cień przez sporą część dnia, dlatego osobna sekcja, będzie pewnie najkrócej podlewana,
- sekcja 4 – jasno zielone kropki, wydatek maksymalny ok. 7l/min – front, ciągle słońce, czarny prostokąt to świerk, zraszacz w lewym dolnym rogu zachodzi się razem z ostatnim zraszaczem z sekcji 3, stąd taki mały promień, żeby nie lał po gałęziach drzewka,
- sekcja 5 - linia kroplująca z kompensacją ciśnienia idąca dookoła działki (tuje, biały pas), długość 100m,

Do wszystkiego będzie sterownik 6 sekcji, kolektor 6 sekcji (jedna w zapasie w razie jakby coś było nie tak).

Mogę prosić o jakieś opinie / komentarze? Starałem się tak dobierać przepływ aby był w okolicach maks. 80% przepływu zasilania, ciśnienie nie wiem jak przeliczyć, ale zapas wydaje mi się spory zakładając, że najdłuższy odcinek rury ze zraszaczami będzie miał 30m, pozostałe po 10-20m. Podlewał będę pewnie wczesnym rankiem, w czasie gdy zużycie wody jest minimalne.

Zastosuj dysze prostokątne np. Dysza prostokątna SS-918 2,7x5,5m Huntera..
