Hej. Dziękuję za podpowiedź. Rzeczywiście masz podobnie.

U mnie jest o tyle prościej, że wszędzie mogę dać te na 180 stopni bo za trawnikiem mam jeszcze drugi pas 3 metrowy z roślinami. Ale nie muszę tam lać, bo jest dużo cienia. Masz rację, można zamienić. Rozumiem, że te prostokątne i okrągłe chodzą na tych samych korpusach Huntera? Czy w jednej sekcji mogą być oba rodzaje dysz? Najbardziej by mi pasowało dać 3 prostokątne w środku i dwie z fragmentami koła po bokach.

Za radą PiterSas planuję jednak zakopanie instalacji przy brzegu tarasu (wcześniej myślałam, że puszczę ją po ziemi). Chcę do tego podejść profesjonalnie, tak jak większość osób, które ostatnio tu prezentują swoje projekty. Rura główna w tej sekcji będzie cięta i łączona kolankami w kilku miejscach, aby obejść niektóre zabetonowane miejsca. Czy w związku z tym muszę przewidzieć że ciśnienie wody się znacznie obniży? Przepraszam, może głupio pytam . A może trzeba użyć reduktora ciśnienia, skoro SS-918 jest na 2,1 bara a ja mam 3?
Chcę też ocenić, jaki będę miała jeszcze zapas wody? Chciałabym zastosować oprócz 3 sztuk Hunter SS-918 jeszcze kilka MP 2000 - jeden na 270 stopni i ze 3 na 90 stopni. W pracującej u mnie sekcji podlewającej główny trawnik pracują 3 MP Rotator 2000, ale ich zasięg na pewno nie jest nastawiony na maksymalną wartość promienia 6 metrów.

Widzę, że muszę poszukać tego wzoru o którymi pisze QbaH. Ale mam wątpliwości czy ten wydatek wody będzie prawidłowo zbadany jeśli kranik na wodę ma gwint 1/2 cala a miejsce, do którego podłączona będzie sekcja ma ze dwa razy większą średnicę.

Witam wszystkich

Po 2-3 latach zastanawiania zaczynam prace nad nawodnieniem ogrodu/trawnika.

Obecnie na ogród mam wyprowadzone przyłącze wodne rurą PEX20, na której jest zainstalowany podlicznik / wodomierz DN15 o wydajności 1,5m3/s -> 25 l/min. W godzinach porannych z tego przyłącza z kranu potwierdza się ta wydajność.
Przyłącze główne to wodomierz G1 o Q=4m3/h, a podlicznik połącozny jest z nim rurą PEX20 o długości 5-8m.
Ciśnienei wodociągowe, myślę że ok 3,5bar

W razie gdyby okazało się to za mało (ale wątpie) to mam 2 plany awaryjne:
1) wymiana podlicznika na mocniejszy np na DN20 o 4m3/s
2) wymiana podlicznika na mocniejszy i wymiana rur na np. PE32
(instalacje mam na suficie w piwnicy więc to nie duży problem, a raczej koszty)

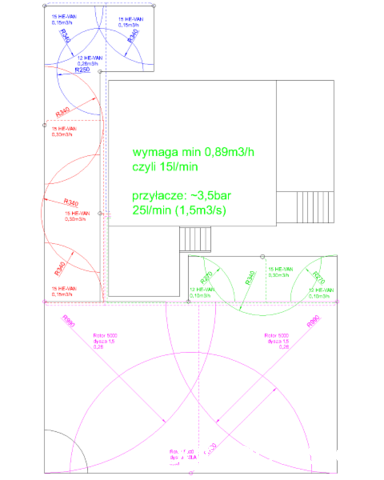

Schemat instalacji:
Do kolektora elektrozaworów zrobie podejście z PEX20 (chyba nie ma sensu na tym krótkim odcinku 5m powiększać DN rury). A od elektorzaworów sekcje będą już rurą PE25

Zasięg dobrany wg najniższych ciśnień wg katalogu

- sekcja niebieska - 3x spryskiwacz RainBird 1804 z dyszami HE-VAN co daje 0,58m3/h -> ok.10 l/min
- sekcja czerwona - 3x spryskiwacz RainBird 1804 z dyszami HE-VAN co daje 0,75m3/h -> ok.12,5 l/min
- sekcja zielona - 3x spryskiwacz RainBird 1804 z dyszami HE-VAN co daje 0,50m3/h -> ok.8,5 l/min
- sekcja fioletowa - 3x spryskiwacz rotacyjny RainBird 5004 z dyszami 1,5 i 2,0LA co daje 0,89m3/h -> ok.15l/min



Moje pytania:
pyt 1) Czy elektrozawory Rainbird DV 1" mogą działać w pionie - nie widze przeciwwskazań ale wole zapytać (nie chce robić studzienki na dworze, tylko na ścianie wewnątrz piwnicy)
pyt 2) czy przy zasilaniu 24-25l/min max obciążenie sekcji 15l/min jest OK ? wydaje mi się że taki zapas jest wystarczający aby utrzymać odpowiednie ciśnienie
pyt 3) dotyczy troche pyt 2), boję się jednak że pobór może być za mały (na sekcjach z dyszami HE-VAN) i ciśnienie będzie oscylowało w okolicach 3bar, co dla dysz HE-VAN może być za duże. Czym to się może objawiać? Ewentualnie mogę zainstalować jakiś regulowany reduktor ciśnienia przed kolektorem z nastawą na 2bary co będzie idealne dla wszystkich zraszaczy.
pyt 4) czy jest jakaś wyższośc sterowników RainBord nad Hunter, po za ceną +ok.100zł (planuje zakup 6 sekcyjnego na ewentualny rozwój, typu podlewanie pergoli itp)

Witam wszystkich

Po 2-3 latach zastanawiania zaczynam prace nad nawodnieniem ogrodu/trawnika.

Obecnie na ogród mam wyprowadzone przyłącze wodne rurą PEX20, na której jest zainstalowany podlicznik / wodomierz DN15 o wydajności 1,5m3/s -> 25 l/min. W godzinach porannych z tego przyłącza z kranu potwierdza się ta wydajność.
Przyłącze główne to wodomierz G1 o Q=4m3/h, a podlicznik połącozny jest z nim rurą PEX20 o długości 5-8m.
Ciśnienei wodociągowe, myślę że ok 3,5bar

W razie gdyby okazało się to za mało (ale wątpie) to mam 2 plany awaryjne:
1) wymiana podlicznika na mocniejszy np na DN20 o 4m3/s
2) wymiana podlicznika na mocniejszy i wymiana rur na np. PE32
(instalacje mam na suficie w piwnicy więc to nie duży problem, a raczej koszty)

Schemat instalacji:
Do kolektora elektrozaworów zrobie podejście z PEX20 (chyba nie ma sensu na tym krótkim odcinku 5m powiększać DN rury). A od elektorzaworów sekcje będą już rurą PE25

Zasięg dobrany wg najniższych ciśnień wg katalogu

- sekcja niebieska - 3x spryskiwacz RainBird 1804 z dyszami HE-VAN co daje 0,58m3/h -> ok.10 l/min
- sekcja czerwona - 3x spryskiwacz RainBird 1804 z dyszami HE-VAN co daje 0,75m3/h -> ok.12,5 l/min
- sekcja zielona - 3x spryskiwacz RainBird 1804 z dyszami HE-VAN co daje 0,50m3/h -> ok.8,5 l/min
- sekcja fioletowa - 3x spryskiwacz rotacyjny RainBird 5004 z dyszami 1,5 i 2,0LA co daje 0,89m3/h -> ok.15l/min



Moje pytania:
pyt 1) Czy elektrozawory Rainbird DV 1" mogą działać w pionie - nie widze przeciwwskazań ale wole zapytać (nie chce robić studzienki na dworze, tylko na ścianie wewnątrz piwnicy)
pyt 2) czy przy zasilaniu 24-25l/min max obciążenie sekcji 15l/min jest OK ? wydaje mi się że taki zapas jest wystarczający aby utrzymać odpowiednie ciśnienie
pyt 3) dotyczy troche pyt 2), boję się jednak że pobór może być za mały (na sekcjach z dyszami HE-VAN) i ciśnienie będzie oscylowało w okolicach 3bar, co dla dysz HE-VAN może być za duże. Czym to się może objawiać? Ewentualnie mogę zainstalować jakiś regulowany reduktor ciśnienia przed kolektorem z nastawą na 2bary co będzie idealne dla wszystkich zraszaczy.
pyt 4) czy jest jakaś wyższośc sterowników RainBord nad Hunter, po za ceną +ok.100zł (planuje zakup 6 sekcyjnego na ewentualny rozwój, typu podlewanie pergoli itp)

Dzięki za podpowiedzi,
poniżej poprawiony projekt - zgodnie z sugestiami o spadku ciśnienia wszędzie przyjąłem zasięgi jak dla 2bar

Zwiększyłem zasięgi na sekcji niebieskiej
dodałem 1 zraszacza na sekcji zielonej i czerwonej
na sekcji fioletowej zostawiłem 1 zraszacz rotacyjny (jest on z większą dyszą), nierówność opadu powinna wynosić max 15%, ewentualnie w przypadku kiepskich wyników dołożę 2 zraszacz rotacyjny tak aby wszystkie 4 maiły te same dysze



Na dizś plan robót to wyprowadzenie wody do na ścianę na której ma być zamontowany kolektor

do PiterSas

mogę prosić o jakiś komentarz do mojego marudzenia?: (Zaczęłam czytać ten wątek, ale jestem dopiero na 13 tej stronie, a deszczu niet )

"Za radą PiterSas planuję jednak zakopanie instalacji przy brzegu tarasu (wcześniej myślałam, że puszczę ją po ziemi). Chcę do tego podejść profesjonalnie, tak jak większość osób, które ostatnio tu prezentują swoje projekty. Rura główna w tej sekcji będzie cięta i łączona kolankami w kilku miejscach, aby obejść niektóre zabetonowane miejsca. Czy w związku z tym muszę przewidzieć że ciśnienie wody się znacznie obniży? Przepraszam, może głupio pytam . A może trzeba użyć reduktora ciśnienia, skoro SS-918 jest na 2,1 bara a ja mam 3?
Chcę też ocenić, jaki będę miała jeszcze zapas wody? Chciałabym zastosować oprócz 3 sztuk Hunter SS-918 jeszcze kilka MP 2000 - jeden na 270 stopni i ze 3 na 90 stopni. W pracującej u mnie sekcji podlewającej główny trawnik pracują 3 MP Rotator 2000, ale ich zasięg na pewno nie jest nastawiony na maksymalną wartość promienia 6 metrów.

Widzę, że muszę poszukać tego wzoru o którymi pisze QbaH. Ale mam wątpliwości czy ten wydatek wody będzie prawidłowo zbadany jeśli kranik na wodę ma gwint 1/2 cala a miejsce, do którego podłączona będzie sekcja ma ze dwa razy większą średnicę."

Aby zmierzyć rzeczywistą wydajność źródła należy wykonać pomiar czasu w jakim będzie napełniał się nasz jakiś wybrany zbiornik. Najlepszym naczyniem jest wiadro, tylko musimy znać jego objętość. Jeżeli budynek jest wyposażony w wodomierz to można go wykorzystać zamiast wiadra.
Przykład:
Mamy wiaderko o pojemności 10 litrów i napełniamy je wodą z naszego badanego źródła w ciągu 12 sekund. (Rys. 2)
Korzystamy z następującego wzoru:
Pojemność wiaderka - A
Czas w jakim napełniono wiaderko - B
Wydajność źródła wody w m3/h - C
(A/B) x 3,6 = C (m3/h)
Obliczamy:
(10/12) x 3,6 = 3 (m3/h)
Nasze przykładowe źródło wody ma wydajność 3 metrów sześciennych co daje po przeliczeniu 50 litrów na minutę.
