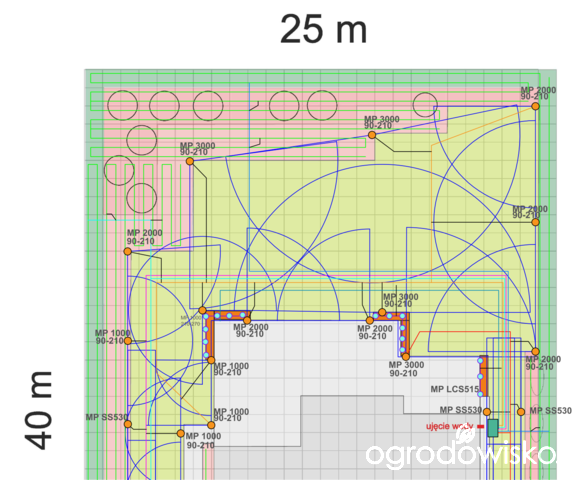

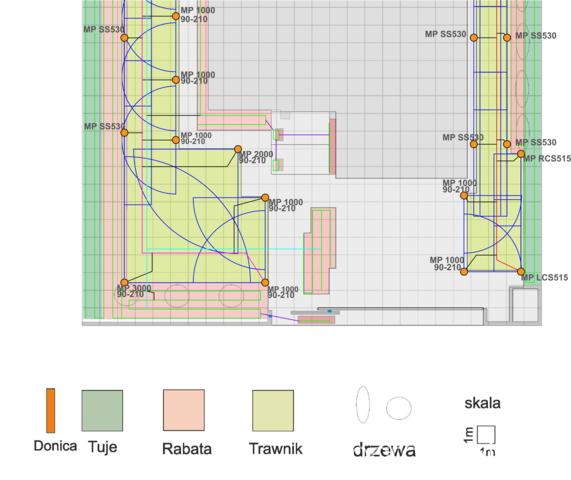

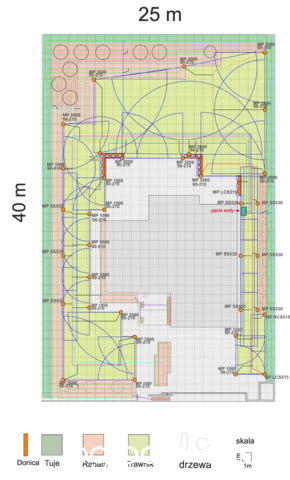

Bardzo proszę o pomoc! Stoję przed podjęciem decyzji dotyczącej założenia nawadniania ogrodu. Nie mały to wydatek (wycena sprzętu na ok.5 tys. zł), a jako laik w temacie nie wiele mogę wydedukować z zaproponowanego mi projektu. Ogród w granicach 600 m2. Poniżej przedstawiam koncepcje projektu i systemu nawadniania. Czy mogłabym prosić o opinie,
-czy projekt jest dobrze skonstruowany,
-czy liczba zraszaczy oraz ich rozmieszczenie będzie spełniało swoją rolę?
-Który ze sterowników jest wart uwagi?
- Czy warto jeszcze dopłacić do istalacji aby dodano system sterowania przez aplikacje (zaleta dostosowania czasu nawadnia na podstawie prognozy pogody)?
- Czy przed zakupem sprzętu powinnam jeszcze dopytać się o jakieś dodatkowe szczegóły tej instalacji?


Parametry źródła wody

Rodzaj źródła wody – wodociąg
Ciśnienie – 3,5 bar
Wydatek – 2,5 m3/h


Koncepcja systemu

- Zraszanie trawy 3 sekcje zraszaczy z dyszami MP ROTATOR (35 sztuk). Magistrala wykonana z rury polietylenowej średnicy ø 25 mm.
Podłączenia zraszaczy z magistralą wykonane rurą ø 20 mm.

- Nawadnianie kropelkowe 2 sekcje linii kroplującej typu Drip-Line CLASSIC.
1 sekcja z emiterami.

- Magistrala wykonana z rury polietylenowej średnicy ø 25 mm.

Sterowanie Automatyczne (sterownik wewnętrzny) wraz z Czujnikiem opadów
Zaproponowano 2 modele z 6 sekcjami.wew.:

1. HUNTER XC 601iE ; eketrozawory PGV ; czujnik deszczu Rain Clik
2. RAIN BIRD ESP-RZXi; elektrozawory HV, czujnik deszczu RSDBEX

Dzięki za podpowiedzi,

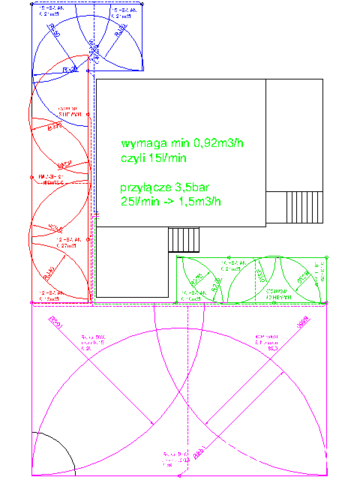

poniżej poprawiony projekt - zgodnie z sugestiami o spadku ciśnienia wszędzie przyjąłem zasięgi jak dla 2bar

Zwiększyłem zasięgi na sekcji niebieskiej
dodałem 1 zraszacza na sekcji zielonej i czerwonej

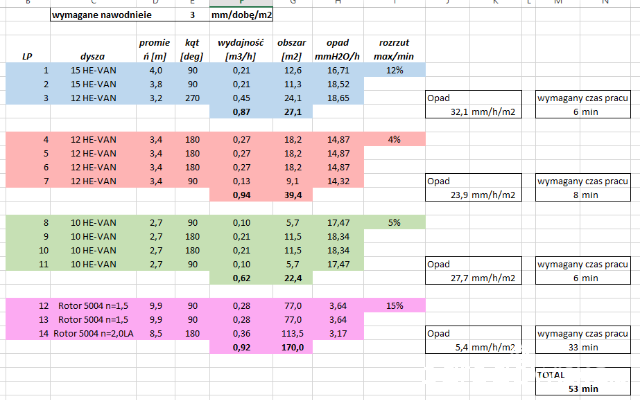

na sekcji fioletowej zostawiłem 1 zraszacz rotacyjny (jest on z większą dyszą), nierówność opadu powinna wynosić max 15%, ewentualnie w przypadku kiepskich wyników dołożę 2 zraszacz rotacyjny tak aby wszystkie 4 maiły te same dysze



Na dizś plan robót to wyprowadzenie wody do na ścianę na której ma być zamontowany kolektor

Uffff, doczytałam właśnie do 70 strony wątku. Mam dość.
Cieszę się że mi odpowiedziałeś. Przyjrzę się temu jutro rano bo już nie mam sił...

U mnie na zewnątrz od hydrofora wychodzi rura chyba o średnicy 32 mm. Taka idzie do kolektora i na wyjściach na sekcje są rury 25 mm. Natomiast do tej rury 32 mm podłączony jest kranik na pól cała. Widzę ze będę musiała odłączyć którąś z rur za kolektorem i tam spuścić wodę.

Pozdrawiam

Ja mam dobre ciśnienie (4.6bar) ale wydatek taki sobie - 1,125m3/h, bo rurka jest 1/2" i kranik na końcu - nie mam możliwości wyciągnięcia wody z domu większym przekrojem.
Przez to wszystko będę miał 6 sekcji a w jednej maksymalnie 3 zraszacze MP3000, dwa po 90 stopni, jeden 180 stopni - ciśnieniowo instalacja mi to spokojnie udźwignie, a pod względem przepływu będę na 60% możliwości. Jeśli uda mi się zrobić studnie - co jest wątpliwe - to po prostu nie będę miał potrzeby zakładania mocnej pompy.

Planując zraszanie przyjmowałem minimalne zasięgi zraszaczy na najmniejszym ciśnieniu pracy oraz przepływ sekcji maksymalnie 75% możliwości przy zasilaniu z kranika 1/2", bo na takim zasilaniu póki co to uruchomię, w przyszłości mogę mieć tylko lepsze.

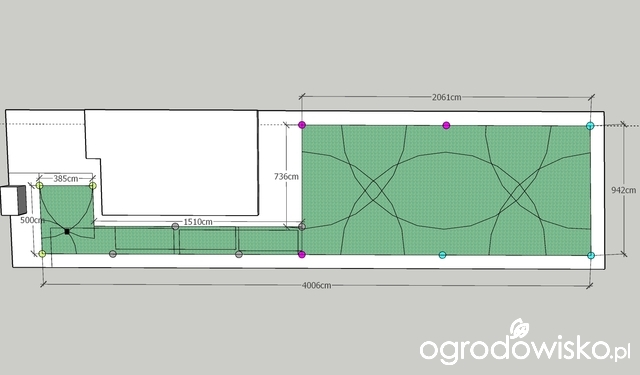

Jeśli będę miał lepsze ciśnienie to po prostu promienie zraszaczy będą mi zachodzić na kolejny zraszacz - na razie mam promień 7.5m a kolejny zraszacz 1.5m dalej (widać to na moim rysunku).

Zastosuj dysze prostokątne np. Dysza prostokątna SS-918 2,7x5,5m Huntera..

Ja mam dodatkowe pytanie.

Czy w przypadku chęci zraszania 9metrów, 90 stopni oraz 180 stopni warto jeszcze montować MP Rotator 3000 (zasięg ok. 7m) czy już szukać czegoś rotacyjnego?

Zastanawiam się gdzie jest granica.
Dodatkowo za statycznymi przemawia też przepływ, rotacyjne mają dużo większe wymagania, w moim przypadku chyba musiałbym zwiększyć ilość sekcji co rodzi koszty - więcej rury, druga skrzynia, większy sterownik, itp., więc chyba lepiej statyczne i dłuższa praca?
